布袋除尘器过滤面积、阻力、处理气体量如何计

布袋除尘器过滤面积、阻力、处理气体量如何计

添加时间:2021-10-08 | 文章录入:本站 | 文章来源:原创

布袋除尘器过滤面积、阻力、处理气体量如何计算

合适的除尘设备不但为企业创造利润,还可以为企业减少开支,什么叫合适的除尘设备呢,就是通过过滤面积、过滤风速、阻力、处理气体量各个方面综合实际工况设计制作出的布袋除尘器。

1.过滤面积的确定

(1)根据通过除尘器的总气量和选定的过滤速度,按下式计算总过滤面积:

S- 总过滤面积 m2;

S1— 滤袋工作部分的过滤面积 m2;

S2— 滤袋清灰部分的过滤面积 m2;

Q — 通过除尘器的总气体量 m3/h;

求出总过滤面积后,就可以确定袋式除尘器的总体规模和尺寸

(2)单条圆形滤袋面积,通常用下式计算:

Sd — 单条圆形滤袋的公称面积 m2;

D — 滤袋直径 m;

L — 滤袋长度 m;

(3)在除尘布袋加工过程中,因布袋要固定在花板上,所以滤袋需要双层缝制甚至多层缝制;双层缝制的这部分因阻力加大已无过滤作用,同时有的滤袋中间还要固定环,这部分也没有过滤作用,故上式可改为:

Sj —— 滤袋净过滤面积 m2;

S2 —— 滤袋未能起过滤作用的面积 m2;

(4) 除尘布袋的数量确定:求出总过滤面积和单条滤袋的面积后,就可以算出滤袋的条数。如果每个滤室的滤袋条数是确定的,还可以由此计算出速个除尘器的室数。尽管在除尘器的设计或选 用中按需要确定室数,但从场地布置和维修方便考虑,常把超过6个室的除尘器的室数定为双排,把少于5个室的除尘器的各室定为单排。

2.过滤风速的确定

(1)过滤风速的大小,取决于含尘气体的性状、织物的类别以及料尘的性质,一般按除尘器样本推荐的数据及使用者的实践经验选取

(2)反吹风袋式除尘器的过滤风速在 0.6~1.3m/s之间,脉冲袋式除尘器的过滤风速在1.2~2m/s左右,玻璃纤维袋式除尘器的过滤风速约为0.5~0.8m/s

3.布袋除尘器的阻力计算

(1)一般的过滤风速为0.5~3m/min时,本体阻力大体在50~500Pa之间。但是,在考虑本体结构阻力时,应同时考虑一定的储备量。

(2)设备本体结构的阻力指气体从除尘器入口,至除尘器出口产生的阻力;

(3)滤袋阻力, 指末滤粉尘时滤料的阻力,约50~150Pa

(4)滤袋表面粉层的阻力,粉尘层的阻力约为干净滤布阻力的5~10倍。

(5)知道了布袋除尘器3部分阻力,过滤阻力就可以算出来了

4.气体量的多少计算

(1)首先要求出工况条件下的气体量,即实际通过袋式除尘设备的气体量,并且还要考虑除尘器本身的漏风量

(2)根据已有工厂的实际运行经验或检测资料来确定,如果缺乏必要的数据,可按生产工艺过程产生的气体量,再增加集气罩混进的空气量(20%~40%)来计算。

(3)如果生产过程产生气体量是工作状态下的气体量,进行选型比较时则需要换算为标准状态下的气体量。

布袋除尘器的种类很多,因此选型计算显得特别重要,选型的方法很多一般来说,计算前应知道烟气的基本工艺参数,待到所有数据确定完成后,选型也就完成。如果在除尘器选型中设备过大,会造成不必要的浪费;设备选小会影响生产,难于满足环保要求。

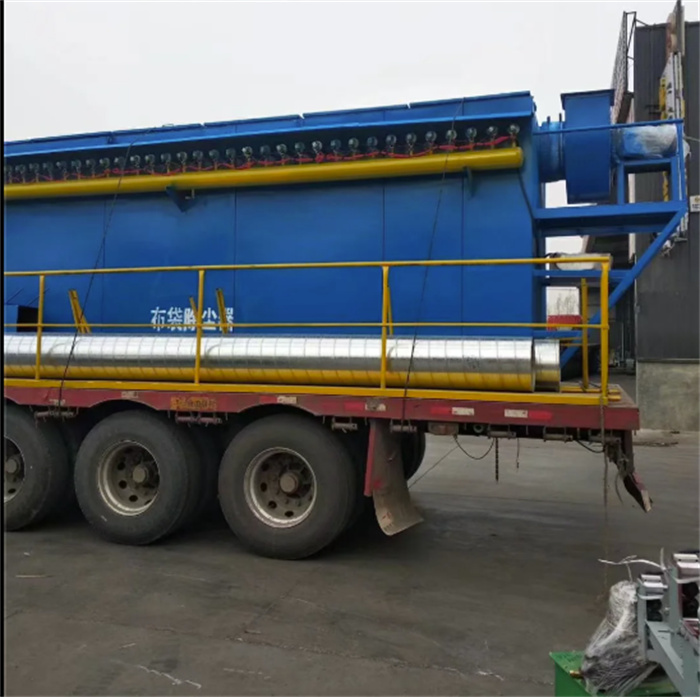

布袋除尘器
