4S店喷漆房UV废气治理方案
简单说明:
根据我公司大量处理该类废气的经验,最有效的方法是吸附法与光氧催化的综合治理,根据维修企业的实际情况,综合考虑各因素,采取以下治理工艺:...
喷烤漆过程中主要的污染物是油漆中的有机溶剂和稀释剂挥发所产生的有机气体。
根据我公司大量处理该类废气的经验,最有效的方法是吸附法与光氧催化的综合治理,根据维修企业的实际情况,综合考虑各因素,采取以下治理工艺:
干式过滤+活性炭吸附+光氧催化
第一级是干式过滤,第二级是活性炭吸附,第三级是光氧催化处理。
(1)干式过滤:气体中含有的粉尘及少量易粘附物质,由干式过滤装置进行过滤处理;
(2)活性炭吸附:有机废气中的苯系物通过活性炭吸附净化。活性炭塔采用多层抽屉式结构,它适用于大流量低浓度有机废气吸附,吸附塔中的TF高效活性炭,比表面积(吸附面积)高达500-1500㎡/g;表面积大,因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上,达到净化目的。
(3)光氧催化处理:通过紫外线光源对挥发性有害废气的分子链进行净化。一、运用253.7纳米波段光切割、断链、燃烧、裂解废气分子链,改变分子结构;二、取185纳米波段光对废气分子进行催化氧化,使破坏后的分子或中子、原子以O3进行结合,使有机或无机高分子恶臭化合物分子链,在催化氧化过程中,转变成低分子化合物CO2、H2O等;三、根据不同的废气成分配置7种以上相对应的惰性催化剂,催化剂采用蜂窝状金属网孔作为载体,全方位与光源接触,惰性催化剂在338纳米光源以下发生催化反应,放大10-30倍光源效果,使其与废气进行充分反应,缩短废气与光源接触时间,从而提高废气净化效率,催化剂还具有类似于植物光合作用,对废气进行净化。
最后,通过三重处理的气体经风机抽排到大气中。
3.2工艺流程图

3.3 工艺说明
废气经过地棉过滤、进风口的M式过滤网过滤及吸附塔内玻璃纤维棉过滤后,进入活性炭吸附塔进行吸附,之后进入光氧催化反应柜进行催化处理,最后经风机抽排到户外,有机废气排放达到或超过国标要求。
注:活性炭吸附饱和后可在活性炭吸附床上再生(再生设备需要另购)或进行更换。

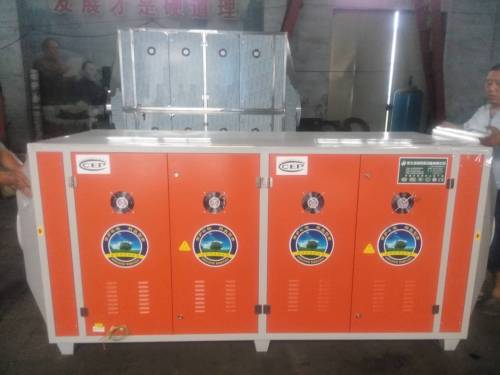

3.4 平面图、布置图及实物图

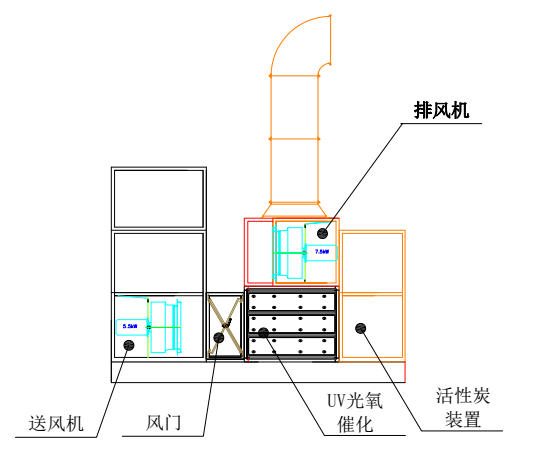

3.4.1 废气治理装置及引风装置平面图

根据我公司大量处理该类废气的经验,最有效的方法是吸附法与光氧催化的综合治理,根据维修企业的实际情况,综合考虑各因素,采取以下治理工艺:
干式过滤+活性炭吸附+光氧催化
第一级是干式过滤,第二级是活性炭吸附,第三级是光氧催化处理。
(1)干式过滤:气体中含有的粉尘及少量易粘附物质,由干式过滤装置进行过滤处理;
(2)活性炭吸附:有机废气中的苯系物通过活性炭吸附净化。活性炭塔采用多层抽屉式结构,它适用于大流量低浓度有机废气吸附,吸附塔中的TF高效活性炭,比表面积(吸附面积)高达500-1500㎡/g;表面积大,因而具有很高的表面活性和吸附能力。排出的低浓度有机气体被吸附在它的活性表面上,达到净化目的。
(3)光氧催化处理:通过紫外线光源对挥发性有害废气的分子链进行净化。一、运用253.7纳米波段光切割、断链、燃烧、裂解废气分子链,改变分子结构;二、取185纳米波段光对废气分子进行催化氧化,使破坏后的分子或中子、原子以O3进行结合,使有机或无机高分子恶臭化合物分子链,在催化氧化过程中,转变成低分子化合物CO2、H2O等;三、根据不同的废气成分配置7种以上相对应的惰性催化剂,催化剂采用蜂窝状金属网孔作为载体,全方位与光源接触,惰性催化剂在338纳米光源以下发生催化反应,放大10-30倍光源效果,使其与废气进行充分反应,缩短废气与光源接触时间,从而提高废气净化效率,催化剂还具有类似于植物光合作用,对废气进行净化。
最后,通过三重处理的气体经风机抽排到大气中。
3.2工艺流程图

3.3 工艺说明
废气经过地棉过滤、进风口的M式过滤网过滤及吸附塔内玻璃纤维棉过滤后,进入活性炭吸附塔进行吸附,之后进入光氧催化反应柜进行催化处理,最后经风机抽排到户外,有机废气排放达到或超过国标要求。
注:活性炭吸附饱和后可在活性炭吸附床上再生(再生设备需要另购)或进行更换。
3.4 平面图、布置图及实物图
3.4.1 废气治理装置及引风装置平面图
