废气处理设备pp喷淋塔的内部结构

PP喷淋塔喷内部结构
PP喷淋塔喷淋吸收系统组成部分
喷淋吸收系统主要由填料、喷淋装置、除雾装置、喷淋液循环泵、吸收塔组成。
（1）填料
填料主要作为布风装置，布置于吸收塔喷淋区下部，烟气通过托盘后，被均匀分布到整个吸收塔截面。这种布风装置对于提高吸收效率是必要的，除了使主喷淋区烟气分布均匀外，吸收塔托盘还使得烟气与吸收液或洗涤液在托盘上的液膜区域得到充分接触。托盘结构为带分隔围堰的多孔板，托盘被分割成便于从吸收塔人孔进出的板片，水平搁置在托盘支撑的结构上。
（2）喷淋装置
吸收塔内部喷淋系统是由分配母管和喷嘴组成的网状系统。每台吸收塔再循环泵均对应一个喷淋层，喷淋层上安装空心锥喷嘴，其作用是将喷淋液雾化。喷淋液由吸收塔再循环泵输送到喷嘴，喷入废气中。喷淋系统能使浆液在吸收塔内均匀分布，流经每个喷淋层的流量相等。
（3）除雾装置
用于分离烟气携带的液滴。吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。烟气穿过循环浆液喷淋层后，再连续流经除雾器时，液滴由于惯性作用，留在挡板上。由于被滞留的液滴也含有固态物，因此存在在挡板结垢的危险，需定期进行清洗，除去所含浆液雾滴。
（4）喷淋液循环泵
吸收塔再循环泵安装在吸收塔旁，用于吸收塔内喷淋液的再循环。采用单流和单级卧式离心泵，包括泵壳、叶轮、轴、导轴承、出口弯头、底板、进口、密封盒、轴封、基础框架、地脚螺栓、机械密封和所有的管道、阀门及就地仪表和电机。工作原理是叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都能得到提高，从而能够被输送到高处或远处。同时在泵的入口形成负压，使流体能够被不断吸入。泵头采用耐腐蚀材料。
浆液再循环系统采用单元制，喷淋层配一台洗涤液循环泵。循环系统使用一段时间后，循环液废水最终排入废水处理池。

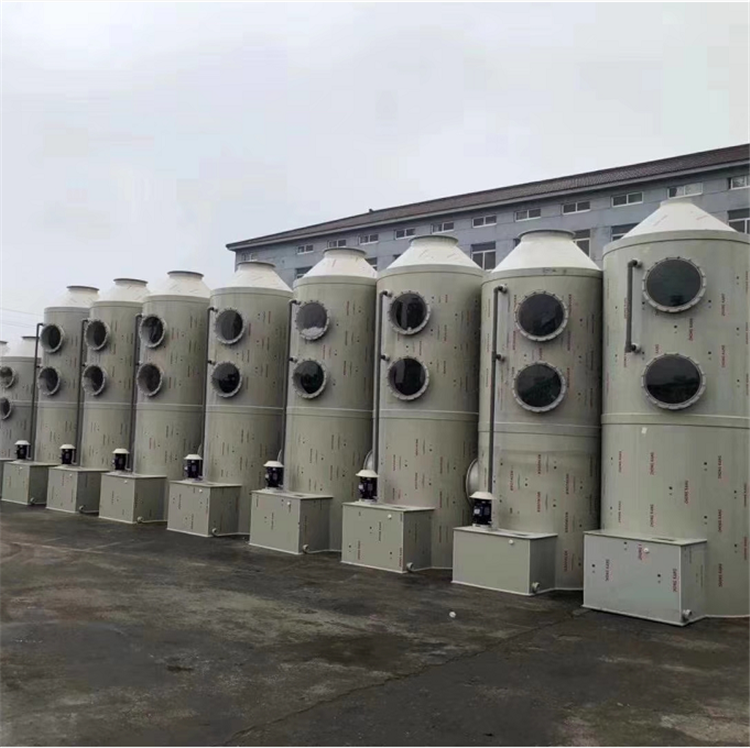

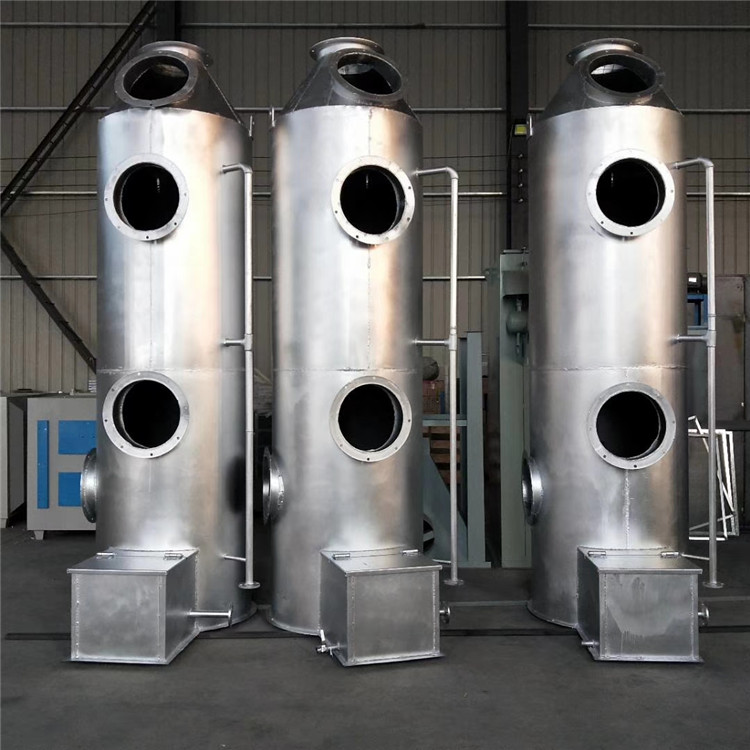

（5）喷淋吸收塔
塔体采用pp材质。在pp喷淋塔壳体的设计方面，我们考虑了以下综合因素，其工作环境是相当恶劣的，长期在酸性的腐蚀下工作，并且要承受塔体自身压力及溶液压力，还要承受工作时的风压，要求即要良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，喷淋塔材质使用pp材质，强度高，质量可信，性能良好。该装置采用的喷淋塔具有以下特点：
1）吸收塔包括填料层、喷淋装置，喷淋装置上布置喷嘴，除雾器。
2）液/气比较低，从而节省循环喷淋液泵的电耗。 
3）吸收塔内部表面及托盘无结垢、堵塞问题。
4）优化了pH 值、液/气比、碱液浓度、废气流速等性能参数，从而保证系统连续、稳定、经济地运行。
5）吸收塔浆池中的喷淋液由浆液循环泵通过喷淋管组送到喷嘴，形成非常细小的液滴喷入塔内。
6）吸收塔顶部布置有放空阀，在正常运行时该阀是关闭的。当装置走旁路或当装置停运时，放空阀开启。
