电磁脉冲阀耗气量的计算方法:

电磁脉冲阀耗气量的计算方法:

添加时间:2021-08-08 | 文章录入:本站 | 文章来源:原创

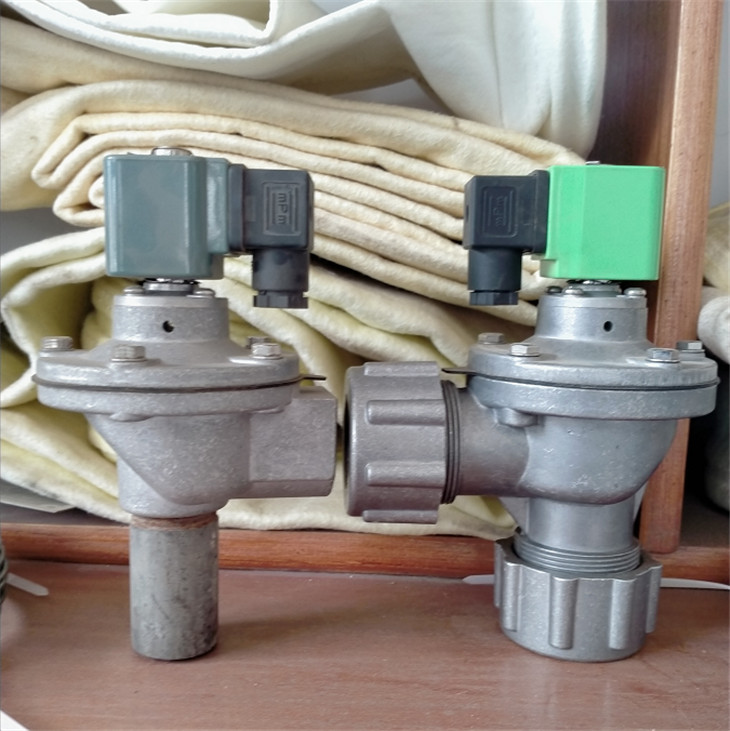

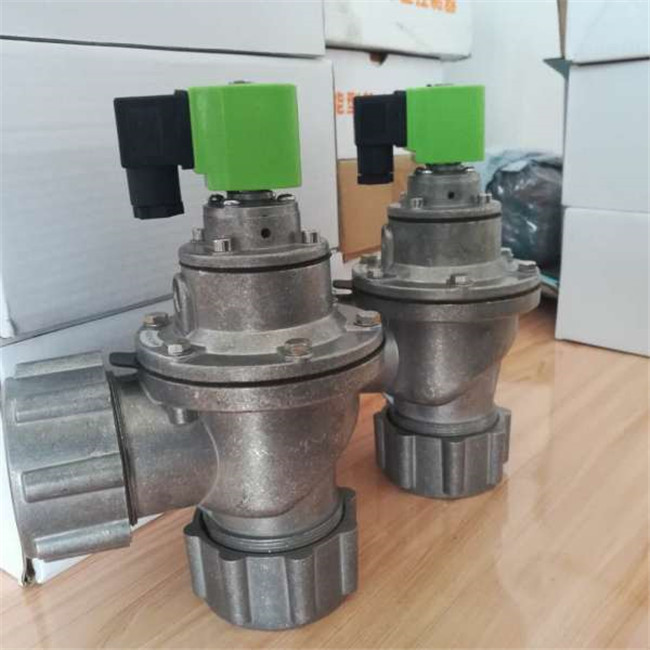

电磁脉冲阀
电磁脉冲阀耗气量的计算方法:
1、选用上海袋配或者GOYEN1.5寸mm电磁脉冲阀
Q=(198.3XCvXP1)/(根号G)
Q----------耗气量
Cv---------流动系数
P1---------表压(_是气包上压力表值,低压为0.4MPa以下,_过0.4算高压,此处选3kg/cm2,即0.3MPa)
G----------气体比重(这个可以无视,常温下空气比重为1.14)
Q=(198.3x51x3)/(跟号1.14)
=28442.8/min
=474.1/sec
=71.1/0.15sec
2、压力容器的必要容积(这里_是算气包的直径和长度)

电磁脉冲阀能够吐出71/0.15sec的压力容器的流量
V=Q/(P1-P2)
V----------流量
P1---------清灰前压力
P2---------脉冲清灰后的压力(这个根据工况确定,本人选1.5)
V=71100/1.5kg=47.41L
先要大概算下花板的排部
根据滤带数量200个,我选择20X10的排部方式比较容易计算
即电磁脉冲阀20个,喷吹管上喷嘴数量为10个
首先,计算花板上孔与孔之间的距离
根据经验,间距一般取滤带直径1.5倍即D=1.5Xd
D---------花板孔间距
d---------滤袋直径
计算得D=1.5X116=174这里我取170mm
纵向间距一样也是170mm
边上的孔到侧壁板距离我选的是150mm
总的长度我算下来为L1=3994mm≈4000mm
电磁脉冲阀(注意,这里花板孔间距主要是为了不让袋与袋之间相碰,袋与壁板之见不相碰行,太大让费材料,太小容易碰,并无实际规则)
 知道了上箱体花板的长度,主要是为了确定气包的长度
众所周知,
电磁脉冲阀气包是装在上箱体上,其长度应与上箱体长度相当且不能_过上箱体长度
所以算来算去,主要是为了知道气包的长度L2≤4000mm这里我们取整4000mm来计算
S=V/L
V----------这里的V_是上面算出来的压力容器必要容积
L----------4000mm(这个应该明白把--!)
所以压力容器的截面积S=V/L=47410/400cm=118.525
这里要查的是日标的管子的型号,压力容器是个圆形的钢管:
SGP150AΦ165.2X5.0t
这里的165.2是外径5.0t是说明这个管壁厚5.0mm
得出内径为165.2-10=155.2mm由此内径算截面积S2=189CM2
189>118满足条件
所以压力容器型号SGP150AX4000mm(实际应较4000mm稍小)
