除尘器管道构件
添加时间:2022-06-18 | 文章录入:本站 | 文章来源:原创

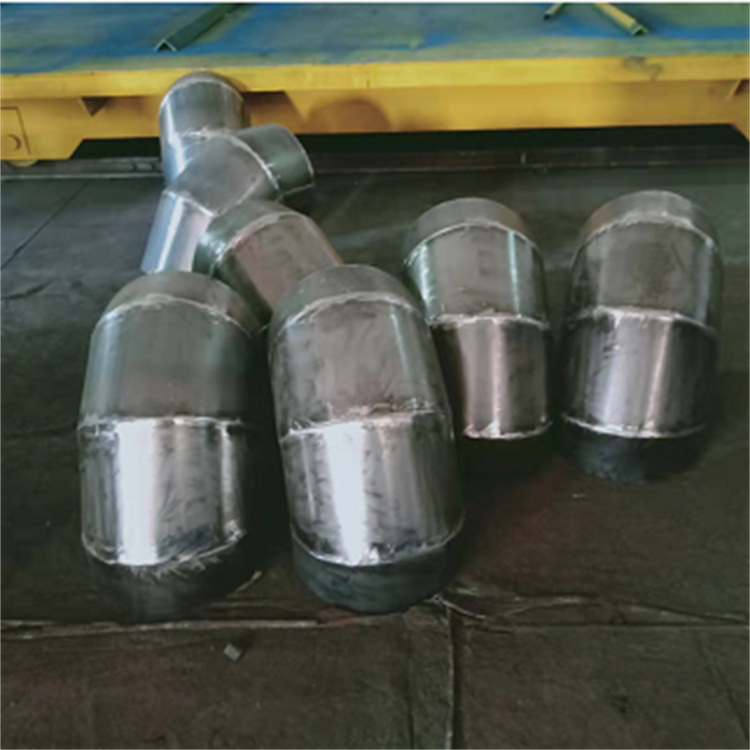

除尘器管道弯头
弯头是连接管道的常见构件,其阻力大小与弯管直径d、曲率半径R以及弯管所分的节数等因素有关。曲率半径R越大,阻力越小。但当R大于2~2.5d时,弯管阻力不再显著降低,而占用的空间则过大,使系统管道、部件及设备不易布置,故从实用出发,在设计中R一般取1~2d,90°弯头一般分成4~6节。
除尘器管道三通
在集中风网的除尘系统中,常采用气流汇合部件——三通。合流三通中两支管气流速度不同时,会发生引射作用,同时伴随有能量交换,即流速大的失去能量,流速小的得到能量,但总的能量是损失的。为了减小三通的阻力,应避免出现引射现象。设计时最好使两个支管与总管的气流速度相等,即V1=V2=V3,则两支管与总管截面直径之间的关系为d12+d22=d32。
三通的阻力与气流方向有关,两支管间的夹角一般取15°~30°,以保证气流畅通,减少阻力损失。三通不能采用T形连接,因为T形连接的三通阻力比合理的连接方式大4~5倍。
另外,尽量避免使用四通,因为气流在四通干扰很大,严重影响吸风效果,降低系统的效率。
除尘器管道渐扩管
气体在管道中流动时,如管道的截面骤然由小变大,则气流也骤然扩大,引起较大的冲击压力损失。为减小阻力损失,通常采用平滑过渡的渐扩管。渐扩管的阻力是由于截面扩大时,气流因惯性作用来不及扩大而形成涡流区所造成的。渐扩角а越大,涡流区越大,能量损失也越大。当a超过45°时,压力损失相当于冲击损失。为了减小渐扩管阻力,必须尽量减小渐扩角a,但a越小,渐扩管的长度也越大。通常,渐扩角a以30°为宜。
除尘器管道与风机的接口及出口
风机运转时会产生振动,为减小振动对管道的影响,在管道与风机相接的地方最好用一段软管(如帆布软管)。在风机的出口处一般采用直管,当受到安装位置的限制,需要在风机出口处安装弯头时,弯头的转向应与风机叶轮的旋转方向一致。
管道的出口气流排入大气,当气流由管道口排出时,气流在排出前所具有的能量将全部损失掉。为减少出口动压损失,可把出口作成渐扩角不大的渐扩管,出口处最好不要设风帽或其它物件,同时尽量降低排风口气流速度。
