除尘器箱体结构设计

添加时间：2023-01-26 | 文章录入：秩名 | 文章来源：原创

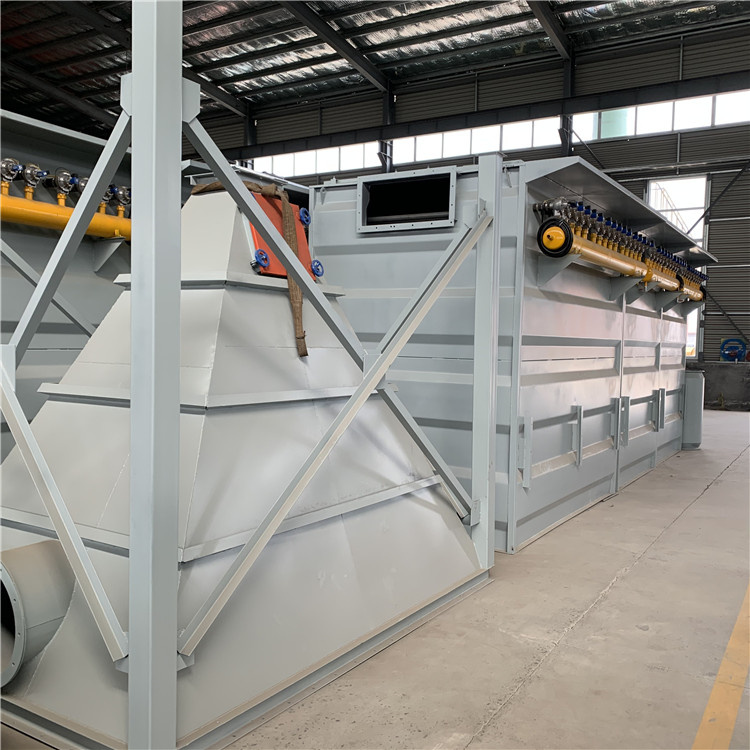

除尘器中箱体的结构设计

除尘器中箱体由若干件壁板连接后连续焊接而成。中箱体壁板一般采用厚度为5mm的普通钢板制造。

在靠近中箱体中间部位有斜隔板组件，负责将尘气室和净气室隔离开。中箱体的结构设计，主要是考虑壁板的耐负压程度和斜隔板的耐负压程度。

除尘器中箱体耐负压强度一般按风机的全压来计算。其计算过程同灰斗部分类似。本处从略。

除尘器上箱体的结构设计

除尘器上箱体在整个除尘器的设计中是属于关键部位的设计，它的设计好坏直接关系到除尘器能否正常运行。设计上箱体时，应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位。在有内旁通的情况下，还要考虑到离线孔与内旁通孔的位置关系。当然，对上箱体结构强度的验算也是同等的重要。上箱体在设计时，应考虑设计有一定的斜度，以利于雨水的顺利排放。

除尘器进风装置的设计

除尘器进风装置由下风管、风量调节阀和矩形进风管组成。对进风装置进行设计，主要是考虑风管壁板的耐负压程度。风量调节阀可以作为厂通件，其内的阀板一般采用5mm厚度的16Mn钢板制作。此外，进风装置的合理布置也很重要：应保证烟尘在经过进风装置时，烟气流向合理，对管壁的冲刷降低到最低。

为防止高浓度含尘烟气对中箱体内滤袋及壁板的冲刷，烟气离开进风装置，通过矩形进风管的风速一般控制在4m/s以下。

进风装置耐负压强度一般按风机的全压来计算。其计算过程同除尘器灰斗部分类似
