锅炉除尘器控制技术分析

添加时间：2024-01-31 | 文章录入：秩名 | 文章来源：原创

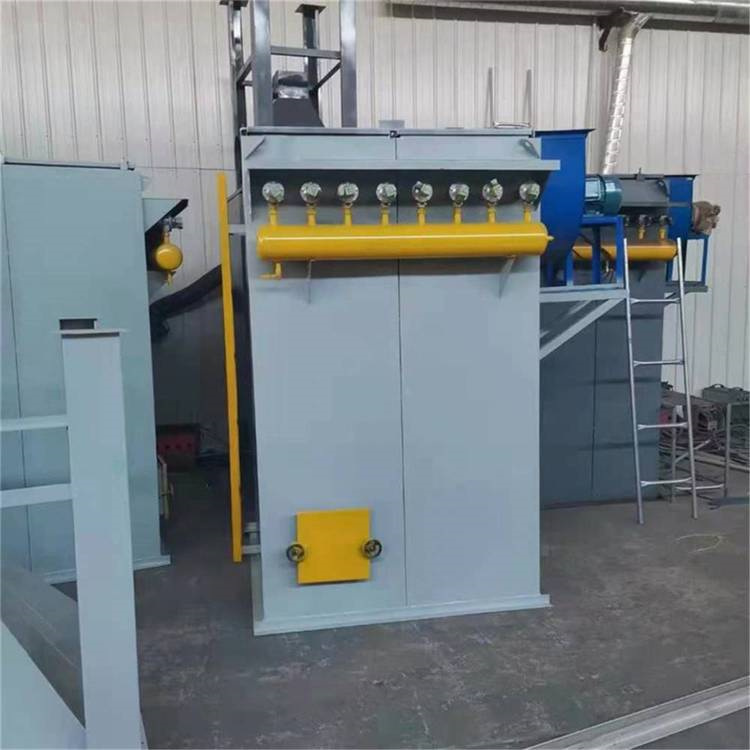

20吨锅炉布袋除尘器控制柜的脉冲清灰控制采用手动和自动两种方式，可相互转换。自动控制采用定时控制方式。当设备运行时间周期时，除尘器各室依次进行脉冲喷吹清灰，清灰状态采用三状态离线分室依次清灰。清灰程序的执行由主控柜（PLC）自动控制。

2定时控制：选择开关选定“自动”“定时”位置，系统满足定时控制条件后，先关闭1#室离线阀，1#室清灰指示灯亮，开始喷吹，喷吹结束后打开1#离线阀，1#室开始工作；间隔20秒左右关闭2#室提升阀——（重复1#室工作），依次完成所有仓室的清灰工作后进入下一周期，周期结束后再从1#室开始清灰工序。

3除尘器各仓室能单仓离线，即关闭提升阀、脱离除尘系统。在此情况下，该仓室将不运行清灰程序。

4卸灰系统灰斗星型卸灰阀现场控制方式与输灰系统连接。

5卸灰系统启停顺序：

启动：输灰系统→1#卸灰阀开→1#卸灰阀停→2#卸灰阀开停止：末号卸灰阀停→输灰系统

停机时，每台设备相对上一台设备滞后2分钟停机。（可调）

6输灰系统自动控制采用定时控制方式：

定时控制：当除尘器每完成1-2次脉冲喷吹清灰周期（或设定的卸灰时间），输灰设备运行一次（每个灰斗卸灰一次），定时时间间隔可调。

卸灰时，卸灰的灰斗所带的清堵空气炮工作。

现场控制由机旁操作箱来完成，并向主控系统的上位机提供各设备运行状态信号。

7除尘器本体PLC与上位工控机连接，传递脉冲阀、离线阀以及气包压力、气包温度、除尘器压差等除尘器本体PLC采集的参数、信号。

8除尘系统所有自动控制设备无值守。

9主操作台操控按纽设置；

9．1手/自动转换开关 9．2操控室/现场操作转换开关 9．3自动控制启停按钮

9．4除尘器各设备手动操作启、停按钮。

10就地操作箱操控按钮设置；

10．1手动/自动/转换开关（手动挡设置为现场操作） 10．2除尘器各设备手动操作启、停按钮 10．3提升阀（开、闭） 10．4星型卸灰斗（启、停）
