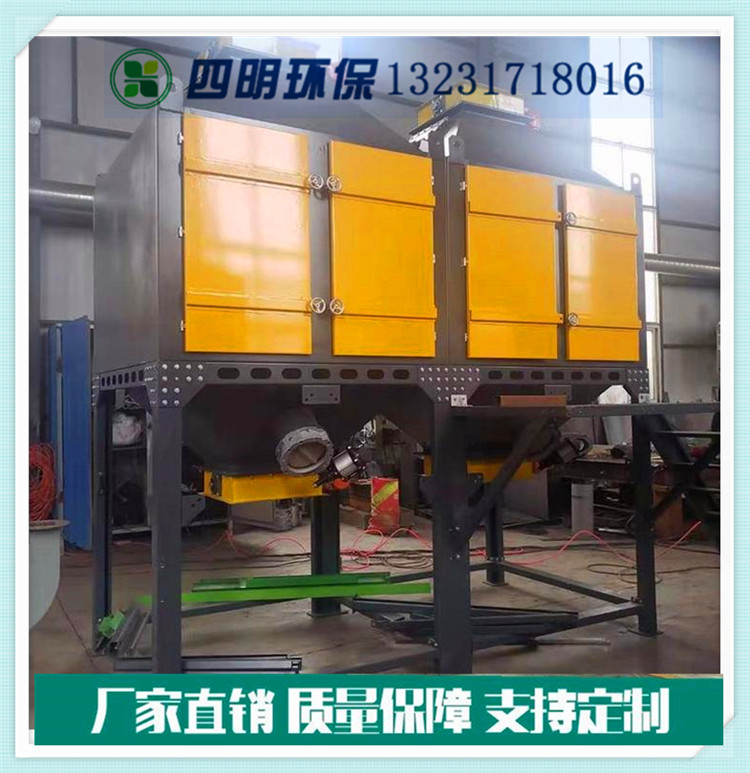

喷漆房废气催化燃烧设备处理流程

喷漆房废气催化燃烧设备处理流程

添加时间:2020-10-08 | 文章录入:本站 | 文章来源:原创

喷漆房废气催化燃烧设备处理流程,采用湿法除尘+干式过滤+吸附+催化净化装置,工作方式为:一个湿式除尘塔+干式过滤器+若干个吸附床,经过除尘过滤去除漆雾后,有机废气进入吸附床中进行吸附工作,净化后的气体由风机排入排气筒达标排放。日常工作时吸附床中一个进行脱附再生工作,其余进行吸附工作。脱附时启动催化燃烧器中的电预热器,待温度达到起燃温度时,由脱附风机和补冷风机补入系统中的冷风,经混合后调到适当温度(140℃,其中废气中有机成分沸点:甲苯110.6℃,二甲苯138-144℃)后送入吸附床进行脱附操作,吹脱出的高浓度有机废气(可浓缩10-20倍)与燃烧后的热废气在热交换器中进行热交换得到预热后送入燃烧室,在燃烧室中升到起燃温度后由催化剂将有机物氧化分解为无害的CO2和H2O。燃烧后的废气经脱附出的气体热交换温度降低至180-200℃后用于脱附,多余废气排入排气筒。 

催化燃烧设备主要由PLC电控柜、温度显示仪表、电动阀门执行器及面板模拟流程图等组成,功能是:控制工作过程中管道中有关阀门的开关。按工艺条件的要求,控制电加热器启动和停止,控制和指示催化床加热温度、反应温度、气流进口温度和气流出口温度。设备运行过程中异常情况的报警和自动停机。与总控制系统互给信号,实现互动连接。

收集装置:将喷漆产生的含有粉尘、油漆颗粒的废气通过支管道送入主管道(每条支管道上安装一个手动风量调节阀,通过手动调节风阀开度来调节风量,防止吸风不均匀和吸风吸不动现象的产生),然后通过主管道将废气送入水喷淋处理装置。

吸附单元的核心是活性炭,本公司采用的是碘值900—1200的优质防水活性炭,从而保证了吸附单元的稳定性。

经过预处理后的有机废气,在风机的作用下引入吸附单元,将其均匀的分布在活性炭的表面,依靠活性炭复杂的内部结构体系及超强大的表面积,活性炭将有机废气吸附在其表面,此过程耗时较少,但时间越长吸附越彻底(设计风速不超过0.8m/s)。并且两者之间不会发生化学反应,有机废气由此而达到净化的效果。净化后的洁净气体可达到相关大气污染物排放法律标准。每套废气净化处理系统设有多套吸附单元,其中一套用于脱附,其余用于吸附,多台吸附单元轮流工作,有plc自动控制切换。
