除尘器配件花板的正确制作标准

除尘器配件花板的正确制作标准

添加时间:2018-11-22 | 文章录入:本站 | 文章来源:原创

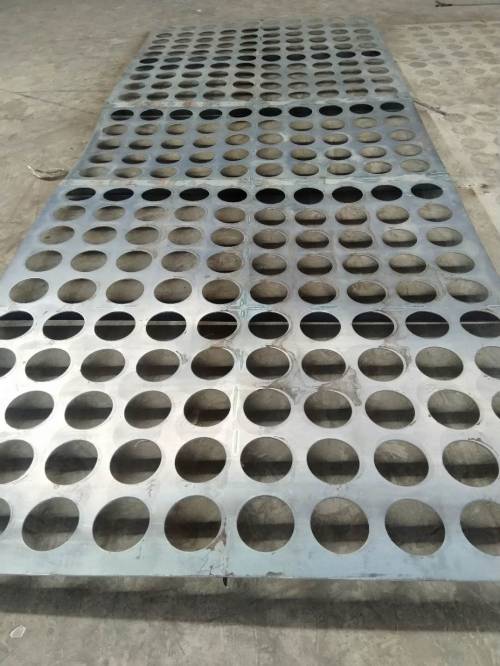

除尘器花板
花板板面应由不小于6mm厚的低碳钢板制成,应限度的减少花板加工及运输过程中的变形度,在制造中应保证花板孔位置精度,开孔后的切割面应光滑平整。花板与滤袋之间的结合面应保证良好的严密性。
除尘器滤袋采用矩阵布置方式。这种排列方式合理地利用了除尘器设备方形的箱体空间,避免了在除尘器设备方形箱体中采用同心圆方式排布滤袋造成了箱体四角空间的闲置。加大的除尘器滤袋中心距保证了含尘气体在滤袋间的提升空间,同时避免了滤袋晃动可能产生的碰撞。
除尘器的花板作为除尘器净气室和过滤室的分隔,用于悬挂滤袋组件,同时将作为除尘器滤袋组件的检修平台。
除尘器花板采用数控冲压方法加工花板孔,保证了花板及花板孔的形位公差要求。
设计合理的除尘器上箱体内部结构为工人以花板作为操作平台进行除尘器检修、维护创造了条件。
花板孔冲压位置准确,与理论位置的偏差小于±0.05mm,确保两孔洞的中心距误差在±1.0mm。花板孔洞制成后清理各孔的锋利边角和毛刺,焊接加强筋板时,筋板布置合理。
焊接后通过整形确保花板平整,无挠曲、凹凸不平等缺陷,花板平面度<1/1000,对角线长度误差<3mm,内孔加工表面粗糙度为Ra=3.2。滤袋与花板的配合合理,滤袋安装后严密、牢固不掉袋、装拆方便。
采用精密工艺加工的花板和高精度定位的喷吹管保证了喷吹短管轴线和滤袋组件轴线的重合,从而保证了整套喷吹清灰系统的可靠、有效。
