数控等离子切割烟尘布袋除尘器

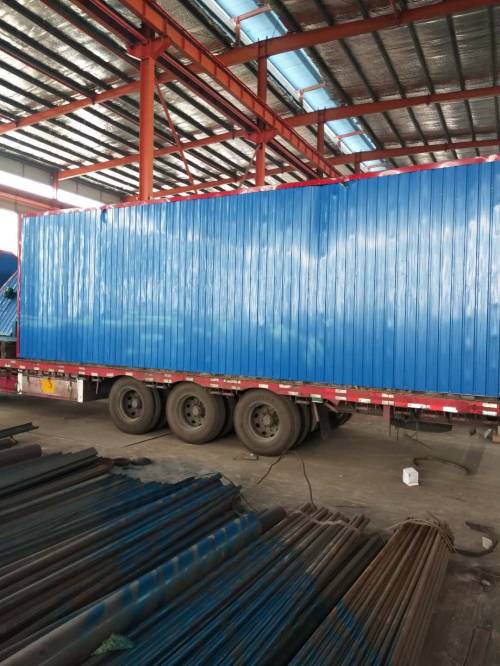

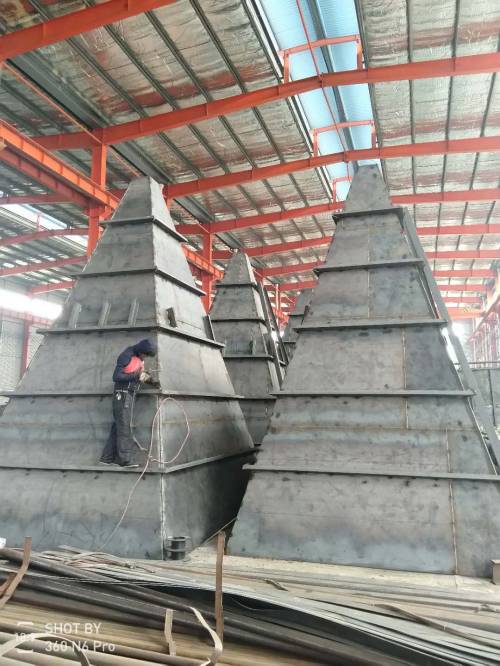

布袋除尘器上箱布袋除尘器下箱除尘器上箱发货除尘器下箱发货除尘器安装图
布袋除尘器上箱

数控等离子切割烟尘布袋除尘器

简单说明:
一般大型数控等离子切割机,在切割钢板时会产生大量烟尘,该烟尘从工件下方喷出,散发在车间内,致使车间烟尘弥漫。工人劳动条件极其恶劣,不但影响工作人员的身体健康,而且使劳动生产率大为降低。...

数控等离子切割烟尘布袋除尘器 详细说明

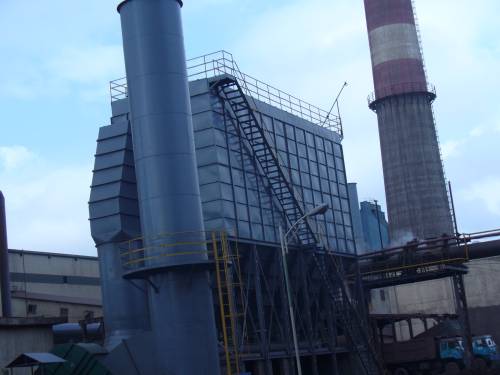

除尘器安装图
一般大型数控等离子切割机,在切割钢板时会产生大量烟尘,该烟尘从工件下方喷出,散发在车间内,致使车间烟尘弥漫。工人劳动条件极其恶劣,不但影响工作人员的身体健康,而且使劳动生产率大为降低。
为加强劳动保护,改善劳动条件,提高劳动生产率,我科技所最新开发了等离子切割除尘系统,切割时产生的大量烟尘,即时从平台下方抽走,逻辑控制,自动分段排风,极大的节省了运行成本。从根本改善了劳动环境,确保了工人在劳动过程中的健康条件,同时提高了劳动生产率。
 干式处理方式就是为切割工作平台增加一套烟尘捕集装置,即:布袋除尘器。经过处置达标后再予以排放。等离子切割发生的烟尘基本上形成于工件切口的下方,因此抽气式负压切割平台成为了目前最常见的烟尘捕集装置。为了节省设备投资和提高抽风效率,即以较小的吸风量达到较高的烟尘采集量—只对正处于切割过程中的区域进行吸尘处理,因此切割平台沿切割机主导轨方向会被分割成密闭小区域,旁侧开有出风口。吸风口的工作形式有侧吸式移动吸风口及吸尘室侧壁阀门式吸风口之分。其中,前者因结构简单、工作可靠及除尘效果较好而被普遍采用。
切割除尘系统(布袋除尘器)的组成及工作原理
为了保证过滤效果的前提下节省投资我们在设计中采用化整为零的方式,将切割工作台下的抽风工作台分隔为若干几何尺寸相等的小室。各小室通过可控制的阀门与主吸风管连成一体,阀门的开启控制通过与切割头安装座连成一体的感应机构来实现,使得在切割作业中与切割头位置相对应的小室上的阀门 始终处于开启状态,而其它小室上阀门处于关闭状态。如此一来就大大降低了吸风量,从而节省设备投资。这样固定式的除尘系统风量根据切割平台的宽度有关,一般要取比较大的风量才有比较好的除尘效果。数控切割机除尘系统切割平台,排风管路,高效除尘器及控制系统组成。切割平台由工件支板架,渣斗,平台基架,组成。切割平台横向被分成若干个互不相同的间隔,其大小为:1.2m×2.0m,在其纵向两侧有两贯穿全长的风道,切割平台每个横向间隔与纵向风道相通或隔断。每个间隔内有一个渣斗,用以盛接切割时产生的金属熔渣及金属碎料,必要时可以将渣斗吊出加以清除。渣斗两侧各有一个排通风口。工件支板架固定在切割平台上部,用以支撑工件,工件支板为可拆式便于更换(切割平台上部的隔栅设计宽度为0.5m左右)。平台工作面在较经济的能耗下,有一适当的向下风速确保烟尘不外逸。高效除尘器用以清除烟尘内的微粒,保证排放符合环保要求。 切割工作开始前启动通风机,使空气通过机架所在位置相应间隔的工件周围,带着切割产生的烟尘,由该位置的渣斗通风口,进入纵向风道,通过风管,经高效除尘器过滤后排入大气。
采用干式切割方式,通过除尘器吸走切割时产生的烟尘,经过滤处理后排放,不仅切割效率高,而且保护了操作人员的劳动环境并防止了环境污染,是一种比较理想的方案。
