车间焊烟除尘设备治理方案
车间焊烟除尘设备治理方案

车间焊烟除尘设备治理方案

简单说明:
焊接车间除尘设备,也叫集中式焊接烟尘净化器。在车间内铺设管道,每个焊接源都设有吸气臂或集气罩,方便进行源头吸尘。...

车间焊烟除尘设备治理方案 详细说明
车间焊烟除尘设备治理方案
焊接车间除尘设备,也叫集中式焊接烟尘净化器。在车间内铺设管道,每个焊接源都设有吸气臂或集气罩,方便进行源头吸尘。

1、集气罩适用于大工位的焊烟净化工作,并且有利于工位固定的焊烟收集;

2、吸气臂适用于小工位的焊烟净化工作,可灵活调节吸气臂的位置和角度来满足收集焊烟要求。适用于焊接点较灵活的工况。

车间焊烟除尘设备焊烟捕集方式

1、吸气臂捕捉方式

吸气臂的骨架类似于人的手臂,通过阻尼杆和摩擦片的作用,吸气手臂能够在吸气臂长度范围内的空间内悬停。在吸气罩的位置上设计了独特的旋转机构,保证了吸气罩能够通过任意方位对准焊接位置。吸气罩通过流体设计和气流模拟,使吸气臂能够最大量和最大范围的捕捉焊接过程中产生的烟尘。

吸气臂的外层为耐高温的软管,直径为φ140-160,内衬钢丝。一方面能够防止火花飞溅烫伤软管,同时软管结构又保证了吸气臂的移动灵活,不被负压吸扁。每根吸气臂的设计流量通常为1,200m3/h,吸气罩位于焊接位置上方的250-300mm高。

吸气臂的安装,必须安装在墙壁上或者是在地面上安装立柱的形式。

适用范围:

吸气臂的吸风罩尺寸为φ150-170,适合处理焊缝长度不超过100mm的焊接,工人焊接位置固定的情况。焊接方法适合手工电弧焊、CO2气体保护焊、MAG焊、MIG焊。

2、顶吸罩

顶吸罩为了能够完全捕捉在一个工位上产生的任意粉尘,其尺寸为设计成覆盖工件所有的焊接位置,顶吸罩的外形为四棱台形,每一面与地面的夹角不小于45°,为了避免横向气流的干扰,通常会在吸气罩的侧边挂挡弧帘。

顶吸罩适用于焊接位置固定,焊接位置较多的情况,工人可以在吸气罩覆盖的范围内自由的焊接,产生的焊接烟尘都能够顺利的捕捉,达到很高的捕捉效率。

3、顶吸板

顶吸板的捕捉原理类似于顶吸罩,两者的区别在于,顶吸板为单层结构,采用了气流模拟软件详细地模拟了其气流组织过程,采用圆形吸口的结构,改顶吸罩的双层结构为单层结构,有效地减少了顶吸罩的重量,减低了顶吸罩的压力损失,同时顶吸板的外形也远超顶吸罩。

根据现场工位多少及布置情况可选用移动单机净化和多工位集中净化系统。多工位集中净化:每个工焊烟通过焊烟捕捉装置(吸气臂、顶吸罩、顶吸板等)捕捉后,经过通风管道送入净化主机,烟气经净化后排入大气。

焊接净化中心一般均采取集中净化系统,其工位布置比规范整齐,每个工位之间采用隔断隔开,工位焊烟通过一定长度的吸气臂,采取负压吸收方式,焊接烟尘通过吸气臂、管路变径等,最后经过滤筒净化器净化后高空排放。这种方式从源头上直接吸走有害焊接烟雾,从而达到保护操作人员的目的。

焊烟除尘设备又叫集中式焊烟净化系统是一套通用焊烟净化系统,适用于工位较多的加工制造工况。集中式焊烟净化系统实用性强,满足大部分工况的焊烟净化需求,结构美观,节约空间。

焊接集中烟尘净化系统由吸尘风机、净化主机、控制系统、吸尘管路、净化配件、吸尘操作组件构成。

吸尘风机和净化主机根据客户车间现场环境而定,具体包括吸尘管路管道通径、管道长度;系统多少人数同时操作;所吸物料对象物理、化学性能;主机和系统所处环境等多种因素。

车间焊烟除尘设备工作流程

车间产生的焊接烟尘由捕集装置瞬间捕集收集后,经采用渐变管径式(目的是平衡管路末端风速风量)的主管道进入除尘器,烟尘在除尘器内被高效净化滤件阻截净化,颗粒物在风机负压作用下附着在滤件外侧,脉冲阀在控制仪的控制下,每隔一定时间,自动对系统滤件由里至外进行反吹清灰,反吹过程中颗粒物落入灰斗内收集,灰斗内积累到一定量的颗粒物后,需要外运处理。在风机的作用下,净化后的达标气体由烟囱排出。

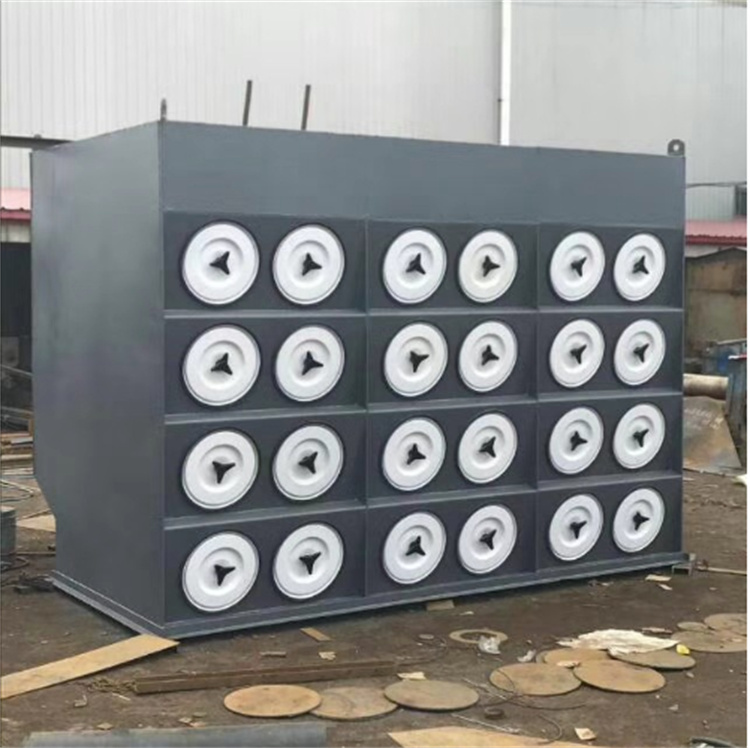

焊烟除尘器
