脉冲除尘器导流管规格设计

添加时间：2022-12-28 | 文章录入：秩名 | 文章来源：原创

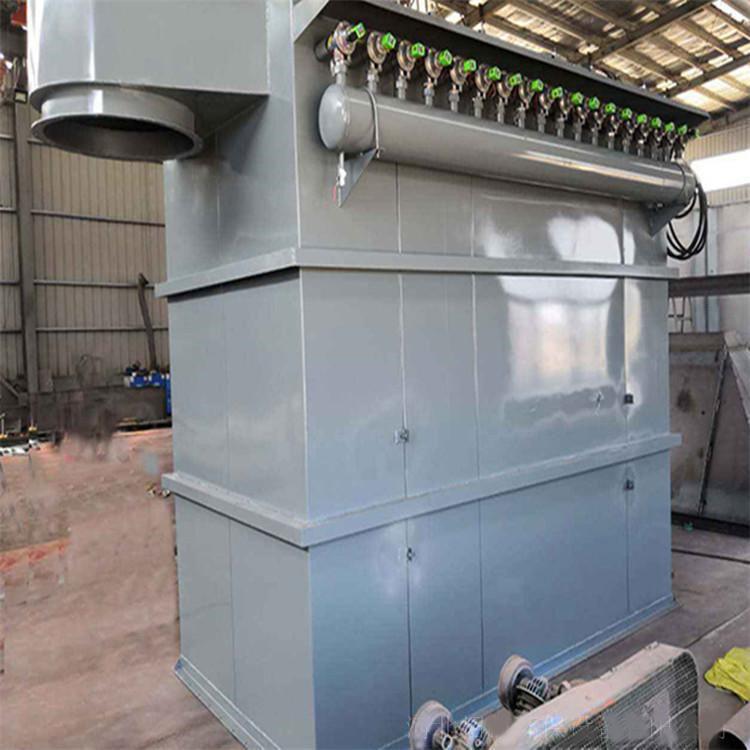

脉冲除尘器喷吹短管的作用是导向和引流（诱导喷嘴周围的数倍于喷吹气流的上箱体内净气流一同对滤袋进行喷吹清灰）。根据澳大利亚高原控制有限公司的多年喷吹试验，高速脉冲喷吹气流通过喷嘴后，气流沿喷吹轴线成20°角度（0.3Mpa的工作压力下）向轴线周围超音速膨胀（扩散锥形角为40°）。还有些时候，由于喷吹管上喷嘴的加工制造有缺陷，造成喷嘴略微歪向一边。这样，当喷吹气流通过喷嘴后，将不会垂直于喷吹管，产生吹偏现象。为了解决这个问题，便引入了喷吹短管的概念（有些除尘设备制造厂家称其为导流管）。
在使用3寸脉冲阀时，建议采用φ36×3的圆管，长度L=50mm。在远离喷吹管一段距离20mm处，钻一φ20通孔（初次诱导气流与辅助纠偏）。喷吹短管与喷吹管间点焊固定即可。需要特别注意的是，喷吹短管与喷嘴的同轴度至少应控制在φ2内。
喷吹管结构的设计
喷吹管的设计，主要考虑喷吹管直径、喷嘴孔径及喷嘴数量、喷吹短管的结构形式及喷吹短管端面距离滤袋口的高度。
除尘器气包的工作最小容量为单个脉冲阀喷吹一次后，气包内的工作压力下降到原工作压力的70%。在进行气包容量的设计时，应按最小容量进行设计，确定气包的最小体积，然后在此基础上，对气包的体积进行扩容。气包体积越大，气包内的工作气压就越稳定。
对脉冲袋式除尘器的等压喷吹管和气流喷射距离的有效控制，是保证清灰效果的关键技术，是节电节能、延长滤袋使用寿命的有效措施。
流体在喷吹管上诸喷嘴口处应实现等压、等量喷吹脉冲阀的喷吹流量是以高速度进入喷吹管内的，流体主要靠静压力从喷嘴喷出进入滤袋。在接近喷吹管进口处时流体的动压最大、静压最小，在喷吹管底部流体的动压降为零，静压达到最大值。调整喷吹管上喷嘴孔径的大小，可实现在不同阻力下，使流体通过诸喷嘴时的静压力相等，也就可以保证除尘滤袋的清灰效果一致，滤袋使用寿命相同。
在喷吹管上喷嘴的处理方面，现在大多数的除尘设备制造厂家基本都是采用等孔结构，由于流体在诸喷嘴口的喷吹压力是不相同的，因而滤袋受到的冲击力差异很大，这样就会导致一些滤袋负荷过大，从而缩短了寿命。还有一些除尘设备厂虽是采用喷嘴孔径逐减的方法，但也很难保证诸喷嘴口在喷吹时的喷嘴压力是相等的。
