除尘布袋骨架整体制作要求
添加时间：2025-08-01 | 文章录入：本站 | 文章来源：原创
要让布袋和骨架在布袋除尘器中成为整体，从而显著提高除尘效率、延长滤袋寿命并降低运行阻力，需要从加工制作的每一个环节精细把控。以下是从加工制作角度出发的关键措施：

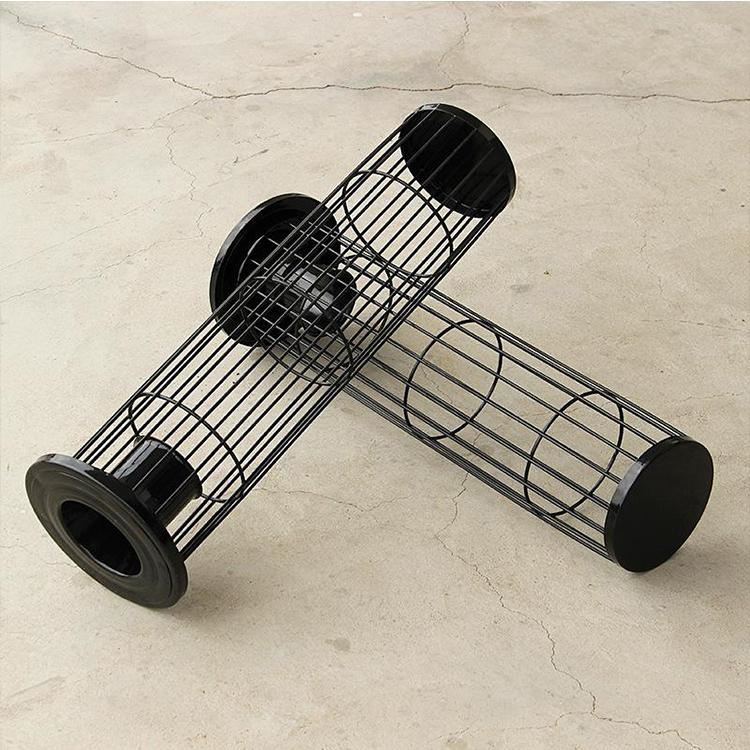

一、 骨架制作精度是基础
1. 尺寸精度严格控制：
直径公差：骨架的外径公差必须严格控制（通常要求在±0.5mm以内，甚至更严）。必须与滤袋内径精确匹配，确保既不过紧导致安装困难和磨损，也不过松导致滤袋在反吹时过度变形、塌陷或与骨架碰撞摩擦。
长度公差：确保骨架长度与滤袋长度匹配，过长会顶破袋底，过短会导致袋口或袋底支撑不足、变形。
直线度/垂直度：骨架整体必须笔直，避免弯曲。否则安装困难，运行时滤袋受力不均，局部过度拉伸或挤压磨损。
圆度至关重要：
骨架横截面必须尽可能接近正圆形。椭圆度过大会导致滤袋在长轴方向绷紧、在短轴方向松弛褶皱，清灰时松弛部分剧烈拍打骨架，造成严重磨损（称为“拍打磨损”）。应采用高精度卷圆设备和矫圆工艺。
3. 焊接质量与表面处理：
光滑无毛刺：所有焊点必须饱满、牢固、光滑。焊渣、焊瘤、尖刺必须彻底清除（打磨、抛光）。任何锐边毛刺都是割伤滤袋的“刀口”。
表面光洁度：骨架表面应进行防腐处理（如有机硅喷涂、镀锌、特氟龙喷涂等），处理后的涂层必须均匀、致密、光滑，减少与滤袋的摩擦系数。处理前需进行彻底的除油除锈（磷化或喷砂）。
涂层附着力：涂层必须具有优异的附着力，确保在运输、安装和长期运行中不剥落。剥落的涂层颗粒会成为磨料，加剧滤袋磨损。
4. 结构强度与稳定性：
竖筋和支撑环（环筋）的直径、数量和分布需合理设计，确保骨架有足够的径向刚度抵抗滤袋在过滤压差下的收缩力，以及轴向刚度抵抗安装和反吹时的冲击力，防止骨架弯曲或变形。
焊接点必须牢固，避免脱焊导致支撑环移位或竖筋歪斜。

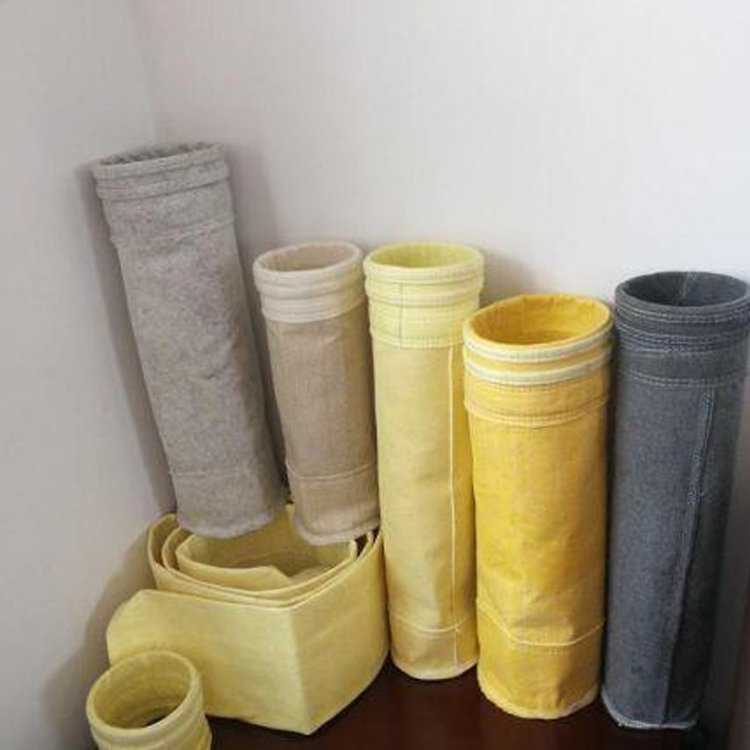

二、 滤袋制作工艺是关键
1. 精确的尺寸控制：
内径公差：滤袋的内径公差同样需要严格控制（通常±1mm或更严），必须与骨架外径设计公差相匹配。
长度公差：确保滤袋长度与骨架长度及除尘器花板孔间距精确匹配。
袋口设计与制作：
密封性： 袋口结构（如弹簧涨圈、法兰垫片、卡箍等）必须设计合理，制作精良，确保与花板孔形成可靠、无泄漏的密封。粉尘泄漏会直接降低效率并磨损相邻滤袋。
牢固性：袋口缝线必须牢固，缝制方式能承受安装张力和运行中的振动。
与骨架匹配 袋口设计需考虑与骨架顶部的配合，确保骨架顶部能有效支撑袋口，防止袋口塌陷或过度变形。
3. 袋底设计与加固：
袋底是磨损高发区。应采用加固设计（如双层缝合、增加耐磨层、特殊包边）和更牢固的缝制方式（如三针缝制、热熔）。
袋底形状（平底、圆形底）需与骨架底部设计匹配，避免悬空或过度拉伸。
4. 缝制工艺精益求精：
线材选择： 使用高强度、耐磨、耐温、耐化学腐蚀的缝纫线（如PTFE线、芳纶线、PPS线），其性能需与滤料匹配甚至更优。
针脚密度与方式： 采用合适的针脚密度（不能过疏或过密）和缝制方式（如锁缝、链缝）。针脚过疏强度不足，过密会损伤滤料纤维。
无跳针断线：严格质量控制，杜绝跳针、断线、线头过长等问题。
缝线轨迹：缝线应平直、均匀，避免歪斜或扭曲导致滤袋受力不均。关键部位（如袋口、袋底、拼接缝）的缝制需格外注意。
5.滤料处理与定型：
热定型：对某些滤料（尤其是针刺毡）进行精确的热定型处理，稳定其尺寸，减少运行中的收缩，防止因收缩导致滤袋紧绷在骨架上加剧磨损或松弛产生褶皱。
表面处理： 根据需求进行烧毛、压光、覆膜、浸渍等处理，这些处理本身需均匀，且不能影响缝制区域的强度和密封性。
三、 完美结合的核心：匹配性与装配
1. 严格的尺寸配对：
在出厂前或安装前，应进行滤袋与骨架的预配合检查。确保每一套（袋+架）都能顺畅安装，配合松紧度符合设计要求（通常要求能轻松插入，无卡滞；提起骨架时滤袋无滑落；轻摇时滤袋与骨架有轻微间隙但不松垮）。建立配对档案更佳。
2. 装配工艺规范：
安装工具： 使用专用的滤袋安装工具（如带保护套的安装杆），严禁直接踩踏、硬拽或用锐器辅助安装。
操作规范：安装人员需培训，操作轻柔。安装时先装骨架（确保垂直），再将滤袋垂直、顺畅地套入骨架，避免扭曲、折叠或强行拖拽。最后确保袋口与花板密封到位。
环境清洁：安装现场保持清洁，防止灰尘、杂物进入滤袋内部或袋笼缝隙。
四、 提高整体效率的附加制作考量
1. 骨架顶部保护：
在骨架顶部加装文丘里管（引射器）或保护盖，既能改善清灰时气流分布，提高清灰效率，又能防止骨架顶部尖锐边缘磨损袋口。
2. 骨架底部设计：
骨架底部采用合理的结构（如闭合圆环、球形底帽），避免尖锐端头刺穿袋底，并提供良好支撑。
3. 滤袋防瘪环（内衬）：
对于长滤袋或需要特殊支撑的情况，可在滤袋内部特定位置缝制或内置防瘪环（通常为柔性材料），与骨架配合，在清灰时提供额外支撑，防止滤袋中部过度塌陷、粘连。
4. 材料相容性：
确保骨架材料（钢材、涂层）与滤料、缝线以及处理的烟气成分（温度、腐蚀性）相容，避免因腐蚀、高温氧化等原因导致骨架失效或污染滤袋。
使布袋和骨架成为完美的整体，核心在于极致的精度控制（尺寸、圆度）、卓越的表面质量（光滑无毛刺）、坚固可靠的结构（骨架强度、滤袋缝制）、以及精准的匹配与规范的装配。
通过在这些加工制作环节的精益求精，才能最大程度地减少滤袋与骨架之间的有害摩擦、碰撞和应力集中，确保滤袋在过滤和清灰过程中始终能顺畅、稳定地工作，从而显著提高布袋除尘器的运行效率（高除尘效率、低运行阻力）、滤袋使用寿命和设备可靠性。
一、 骨架制作精度是基础
1. 尺寸精度严格控制：
直径公差：骨架的外径公差必须严格控制（通常要求在±0.5mm以内，甚至更严）。必须与滤袋内径精确匹配，确保既不过紧导致安装困难和磨损，也不过松导致滤袋在反吹时过度变形、塌陷或与骨架碰撞摩擦。
长度公差：确保骨架长度与滤袋长度匹配，过长会顶破袋底，过短会导致袋口或袋底支撑不足、变形。
直线度/垂直度：骨架整体必须笔直，避免弯曲。否则安装困难，运行时滤袋受力不均，局部过度拉伸或挤压磨损。
圆度至关重要：
骨架横截面必须尽可能接近正圆形。椭圆度过大会导致滤袋在长轴方向绷紧、在短轴方向松弛褶皱，清灰时松弛部分剧烈拍打骨架，造成严重磨损（称为“拍打磨损”）。应采用高精度卷圆设备和矫圆工艺。
3. 焊接质量与表面处理：
光滑无毛刺：所有焊点必须饱满、牢固、光滑。焊渣、焊瘤、尖刺必须彻底清除（打磨、抛光）。任何锐边毛刺都是割伤滤袋的“刀口”。
表面光洁度：骨架表面应进行防腐处理（如有机硅喷涂、镀锌、特氟龙喷涂等），处理后的涂层必须均匀、致密、光滑，减少与滤袋的摩擦系数。处理前需进行彻底的除油除锈（磷化或喷砂）。
涂层附着力：涂层必须具有优异的附着力，确保在运输、安装和长期运行中不剥落。剥落的涂层颗粒会成为磨料，加剧滤袋磨损。
4. 结构强度与稳定性：
竖筋和支撑环（环筋）的直径、数量和分布需合理设计，确保骨架有足够的径向刚度抵抗滤袋在过滤压差下的收缩力，以及轴向刚度抵抗安装和反吹时的冲击力，防止骨架弯曲或变形。
焊接点必须牢固，避免脱焊导致支撑环移位或竖筋歪斜。
二、 滤袋制作工艺是关键
1. 精确的尺寸控制：
内径公差：滤袋的内径公差同样需要严格控制（通常±1mm或更严），必须与骨架外径设计公差相匹配。
长度公差：确保滤袋长度与骨架长度及除尘器花板孔间距精确匹配。
袋口设计与制作：
密封性： 袋口结构（如弹簧涨圈、法兰垫片、卡箍等）必须设计合理，制作精良，确保与花板孔形成可靠、无泄漏的密封。粉尘泄漏会直接降低效率并磨损相邻滤袋。
牢固性：袋口缝线必须牢固，缝制方式能承受安装张力和运行中的振动。
与骨架匹配 袋口设计需考虑与骨架顶部的配合，确保骨架顶部能有效支撑袋口，防止袋口塌陷或过度变形。
3. 袋底设计与加固：
袋底是磨损高发区。应采用加固设计（如双层缝合、增加耐磨层、特殊包边）和更牢固的缝制方式（如三针缝制、热熔）。
袋底形状（平底、圆形底）需与骨架底部设计匹配，避免悬空或过度拉伸。
4. 缝制工艺精益求精：
线材选择： 使用高强度、耐磨、耐温、耐化学腐蚀的缝纫线（如PTFE线、芳纶线、PPS线），其性能需与滤料匹配甚至更优。
针脚密度与方式： 采用合适的针脚密度（不能过疏或过密）和缝制方式（如锁缝、链缝）。针脚过疏强度不足，过密会损伤滤料纤维。
无跳针断线：严格质量控制，杜绝跳针、断线、线头过长等问题。
缝线轨迹：缝线应平直、均匀，避免歪斜或扭曲导致滤袋受力不均。关键部位（如袋口、袋底、拼接缝）的缝制需格外注意。
5.滤料处理与定型：
热定型：对某些滤料（尤其是针刺毡）进行精确的热定型处理，稳定其尺寸，减少运行中的收缩，防止因收缩导致滤袋紧绷在骨架上加剧磨损或松弛产生褶皱。
表面处理： 根据需求进行烧毛、压光、覆膜、浸渍等处理，这些处理本身需均匀，且不能影响缝制区域的强度和密封性。
三、 完美结合的核心：匹配性与装配
1. 严格的尺寸配对：
在出厂前或安装前，应进行滤袋与骨架的预配合检查。确保每一套（袋+架）都能顺畅安装，配合松紧度符合设计要求（通常要求能轻松插入，无卡滞；提起骨架时滤袋无滑落；轻摇时滤袋与骨架有轻微间隙但不松垮）。建立配对档案更佳。
2. 装配工艺规范：
安装工具： 使用专用的滤袋安装工具（如带保护套的安装杆），严禁直接踩踏、硬拽或用锐器辅助安装。
操作规范：安装人员需培训，操作轻柔。安装时先装骨架（确保垂直），再将滤袋垂直、顺畅地套入骨架，避免扭曲、折叠或强行拖拽。最后确保袋口与花板密封到位。
环境清洁：安装现场保持清洁，防止灰尘、杂物进入滤袋内部或袋笼缝隙。
四、 提高整体效率的附加制作考量
1. 骨架顶部保护：
在骨架顶部加装文丘里管（引射器）或保护盖，既能改善清灰时气流分布，提高清灰效率，又能防止骨架顶部尖锐边缘磨损袋口。
2. 骨架底部设计：
骨架底部采用合理的结构（如闭合圆环、球形底帽），避免尖锐端头刺穿袋底，并提供良好支撑。
3. 滤袋防瘪环（内衬）：
对于长滤袋或需要特殊支撑的情况，可在滤袋内部特定位置缝制或内置防瘪环（通常为柔性材料），与骨架配合，在清灰时提供额外支撑，防止滤袋中部过度塌陷、粘连。
4. 材料相容性：
确保骨架材料（钢材、涂层）与滤料、缝线以及处理的烟气成分（温度、腐蚀性）相容，避免因腐蚀、高温氧化等原因导致骨架失效或污染滤袋。
使布袋和骨架成为完美的整体，核心在于极致的精度控制（尺寸、圆度）、卓越的表面质量（光滑无毛刺）、坚固可靠的结构（骨架强度、滤袋缝制）、以及精准的匹配与规范的装配。
通过在这些加工制作环节的精益求精，才能最大程度地减少滤袋与骨架之间的有害摩擦、碰撞和应力集中，确保滤袋在过滤和清灰过程中始终能顺畅、稳定地工作，从而显著提高布袋除尘器的运行效率（高除尘效率、低运行阻力）、滤袋使用寿命和设备可靠性。
