白灰窑布袋除尘器分部结构

白灰窑布袋除尘器分部结构

添加时间:2021-05-21 | 文章录入:本站 | 文章来源:原创

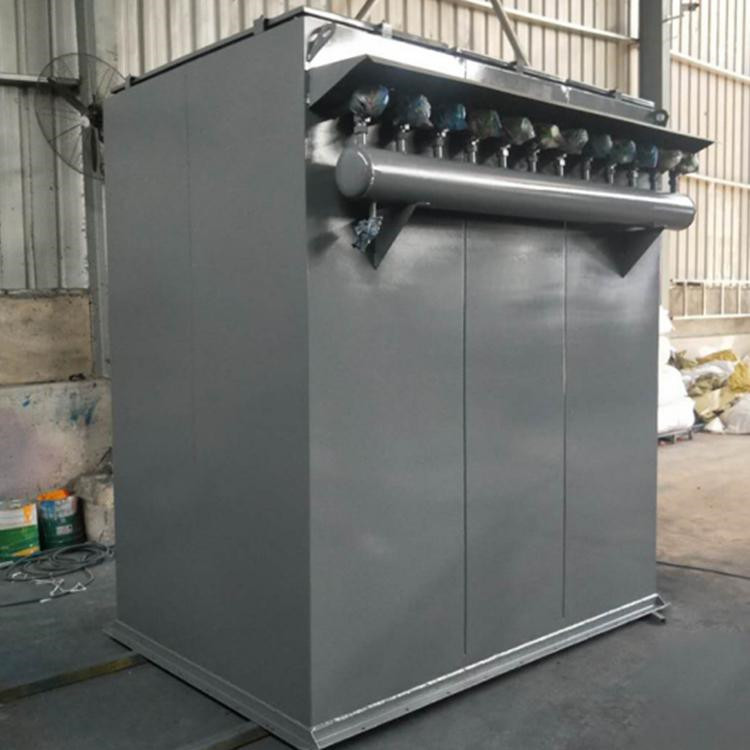

白灰窑布袋除尘器
白灰窑布袋除尘器分部结构:
  1、进气系统
  进气系统包括进风口、进口节气阀、挡风板、导风板、分配筛等,含尘气流经输送管道进入各个袋室,风速降低,大部分粉尘直接落入灰斗,减少了滤袋的负荷;没有收下的粉尘与烟气一起经导风板通过分配筛进入袋室,充满整个空间,挡风板和分配筛保证了含尘气流和清灰气流沿着滤袋方向向上流动。如果业主要求将设备制造成在线清灰时,这种气流的移动方向可以大大减少清灰时的二次飞灰。
  2、滤灰系统
  包括滤袋、袋笼、花板等,每个滤袋都套在一个袋笼上,目的是防止布袋被压瘪,花板用于支撑滤袋组件和分隔袋室和净气室,并作为除尘器滤灰系统组件的检修平台。
  3、清灰系统
  包括净气管、压缩空气管、脉冲阀、提升阀、文氏管等,净气管平行地排列在预先组装的顶部净气室内,每一根净气管上都有若干小喷气嘴,这些小喷气嘴一一对应于每条滤袋上的文氏管。
  净气管与外部压缩空气管连接,管的始端插入卡槽,末端与支撑角钢焊接,并用管卡定位。
  除尘器顶部安装有压缩空气管道,管道与净气管相连。压缩空气由脉冲阀控制,脉冲阀与电磁阀相连接,整套清灰系统的运作由除尘器的控制系统统一控制。
  检测收尘器两端差压的传感器固定在气管的出口和入口,根据差压计检测的差压信号控制收尘器的清灰周期。
  4、排气系统
  包括出口节气阀、排气管道等组成的除尘器净化气体排放系统。
  5、卸灰系统
  包括灰斗上的清堵空气炮或振打装置、电加热器、手动闸板阀、锁风阀(双层阀板阀或刚性叶轮给料机)、螺旋机或链运机或仓泵等。
  6、气路系统
  包括储气罐、压缩空气管道、减压阀、压力表、气源三联体等。
  7、保护系统
  包括旁路系统、滤袋检漏装置、滤袋喷粉装置和在线监控等。
  白灰窑布袋除尘器广泛应用于冶金行业炼钢高炉,原料喷煤制备等工厂,建材行业,电力,化工行业,炭黑,沥青混泥土搅拌,锅炉,烟气等除尘等行业的粉尘治理和物料回收。
