沸石转轮浓缩催化燃烧
简单说明:
沸石转轮浓缩催化燃烧是指在催化剂作用下燃烧的装置或设备。沸石转轮浓缩催化燃烧的工作原理是:借助催化剂使有机废气在较低的起燃温度下进行无焰燃烧,使有机废气分解为无毒的二氧化碳和水蒸汽。催化燃烧器电控制系统由PLC控制器、文本显示器、变频调速器、点火器、紫外线传感器、热电偶等电控设备以及风机,另外由零压阀调节燃...

- 沸石转轮浓缩催化燃烧设备工艺流程为:预处理——吸附浓缩——解吸脱附——催化燃烧的工艺流程。

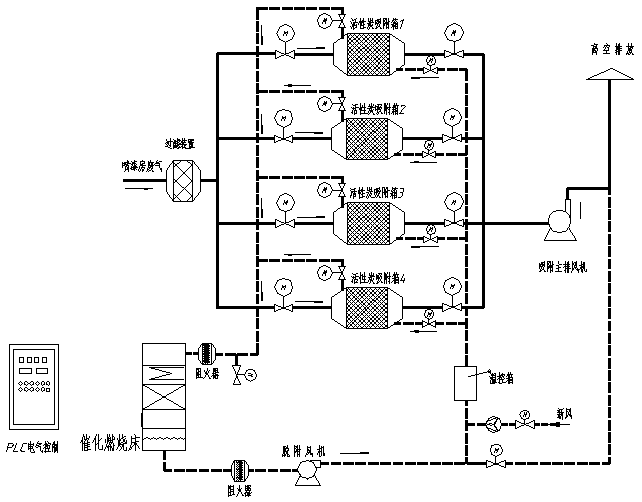

- 系统由4个活性炭吸附箱(3用1备),1个催化燃烧床构成,将各条生产线中的所有排气管合并连接引至净化设备,各个支管上安装一只手动调节阀,配比例调节;废气经收集汇总后送入集气箱,再将废气送入干式过滤器,干式过滤器能更为精细的祛除废气中的粉尘和漆雾,从而避免活性炭微孔被堵塞,延长活性炭的使用周期,活性炭吸附器接近饱和时,系统将自动切换到备用活性炭吸附箱(此时饱和活性炭吸附箱停止吸附操作),然后用热气流对饱和活性炭吸附箱进行解吸脱附,将有机物从活性炭上脱附下来。在脱附过程中,有机废气已被浓缩,浓度后的浓度较原浓度提高几十倍,达2000mg/m3以上,浓缩废气送到催化燃烧装置,最后被分解成CO2与H2O排出。完成解吸脱附后,活性炭吸附器进入待用状态,待其他活性炭吸附箱接近饱和时,系统再自动切换回来,同时对饱和活性炭吸附器进行解吸脱附,如此循环工作。最后净化后的洁净气体由主排风机排入大气中。
- 沸石转轮浓缩催化燃烧设备工作原理
该系统工作过程主要划分为三种状态参数设定、燃烧运行和燃烧停止。
1.参数设定状态
此状态为燃烧工作之前做好数据的准备。可根据需要分别设定点火温度和变频器起动时的频率,控制风机的风量。点火温度是为了保证点火过程的可靠性。起动频率保证催化燃烧器在刚点燃时的有焰燃烧,这时的燃烧比不易太低,风量不能过大。
2.燃烧运行状态
(1)燃烧起动过程
当控制系统在待命的状态下,接到输入的起动命令,将进入燃烧运行状态,先是控制系统进行自检,之后进行前吹扫,变频器输出信号控制风机的旋转,空气风量由低速渐变为高速再逐渐变为低速,新鲜空气风吹过燃烧炉盘,以保证炉内没有残留燃气的存在,保证点火过程的可靠。具体操作是变频器先起动,PLc模拟输出信号使变频器频率从起动设定频率开始上升,达到一定频率后保持一定时间后再下降,完成起动前的吹扫。之后,发出点火信号,高压点火器工作,同时打开点火管道的阀门,小火点燃。通过紫外线传感器的检测到期小火点燃后,打开主燃气阀门。这时催化燃烧炉盘进行有焰燃烧,直到检测温度信号达到设定的点火关闭温度,点火阀门关闭,完成点火过程,进入到燃烧调节阶段。
(2)燃空比的调定
有文献表明,催化燃烧时的“燃气/空气比值”范围一般在4%~11%之间;在一定的燃烧条件之下,燃/空比为6%时,天然气就能实现较好的催化燃烧效果,燃烧系统就可以得到热效率,同时又能取得较好的排放效果。
本系统的燃气一空气比的调节是通过零压阀实现的。当改变风机的空气风量时,燃/空比也能随之被改变,以达到催化燃烧器燃烧工作的要求。在起动时只要调节输出变频器的频率就能达到点火时要求的从有焰燃烧到催化燃烧的燃/空比的变化。
(3)燃烧温度调节
燃烧器温度调节可以通过文本显示器的键盘输入,改变变频器的输出频率,调节适当的风量。当风量增大,燃烧温度超过设定值,则PLc控制变频器降低输出频率,减少出风量来稳定燃烧器的温度。若变频器输出频率低于设定值(风机出风量频率,设为5Hz),而出风量仍高于设定值时,PLc开始计时,若在一定时间内,降低到设定值,PLc放弃计时,继续变频调速运行;若在一定时间内温度仍高于设定,PLc将继续调节,直至达到设定值。由PLc经PID运算后控制变频器的频率输出;如温度不够,则频率上升,延时保持一定时间。反之亦然。
3.沸石转轮浓缩催化燃烧设备燃烧停止状态
燃烧器的停止是在接受到文本显示器发来的停止命令,先将主燃气阀关断,然后,系统进行后吹扫,进行驱散残余燃气,并对燃烧盘进行强制风冷降温。经过一段时间之后,关闭风机,变频器停止工作,完成燃烧器停机过程。
