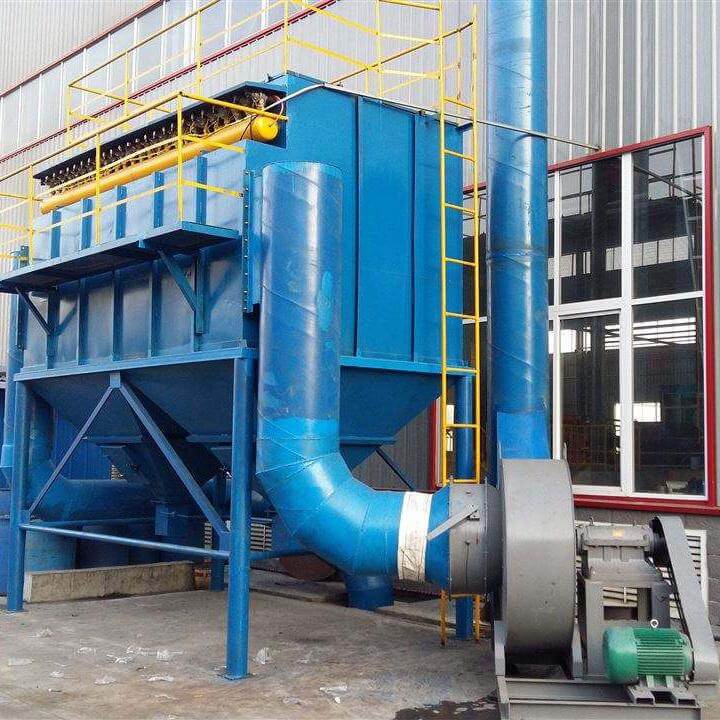

JHF、JBC型脉冲布袋除尘器

简单说明：
脉冲布袋除尘器在制作过程中对于材质的选择一定要引起注意，一台除尘器如果因为节省成本，而把除尘器的制作材质降下来的话，那么这个器的承受负压就会大大的受损。本来一台正常的除尘器设备承受负压可以达到300PA的，如果碳钢采用2个厚的板或者是2.2个厚的板，那么这台除尘器的承受负压就达不到使用标准了，在除尘器的使用管道长...

查看详细

立即咨询

咨询热线：13231718016

JHF、JBC型脉冲布袋除尘器详细说明

　脉冲布袋除尘器在制作过程中对于材质的选择一定要引起注意，一台除尘器如果因为节省成本，而把除尘器的制作材质降下来的话，那么这个器的承受负压就会大大的受损。本来一台正常的除尘器设备承受负压可以达到300PA的，如果碳钢采用2个厚的板或者是2.2个厚的板，那么这台除尘器的承受负压就达不到使用标准了，在除尘器的使用管道长，风机选型需要增大的情况下，这台除尘器就有被吸扁的可能。JHF、JBC型脉冲布袋除尘器工作原理:含尘气体从进风口进入袋滤器,经滤袋外表面进行过滤,净化的气体从滤袋内部流向上部各小室,并通过长文氏管从出风口排出.吸附在滤袋外表面上的粉尘,当达到一定的数值时,由程序控制定时进行脉冲喷吹,即高压空气喷向长文氏管的同时将已净化的空气反吹向滤袋内,形成较大的压差,将粉尘清扫下来,而达到清灰目的,并使整个设备及系统阻力保持稳定,反吹下来的粉尘落到下箱体底部由螺旋输送机排出回收. 脉冲布袋除尘器内部所设计的控制装置一般有压力控制装置和时间控制装置两种.除尘器的压力控制装置是差压变送器或压力仪表,会在线检测除尘室和净气室压力值.

　　JHF、JBC型脉冲布袋除尘器的时间控制装置则是时间继电器,可按照要求记录时间并发送信号.除尘器的脉冲控制设备在接到脉冲信号后,会按照设定顺序开启各个电磁脉冲阀,令喷吹管将贮气包内的压缩空气喷射到文氏管内,而在气流通过文氏管时,又会诱导大量的周围空气进入滤袋,使滤袋瞬间膨胀,将积存在滤袋上的灰饼层抖落.除尘器完成除灰的过程后,会再次产生负压气流令滤袋回缩,重新开始新的除尘过程.脉冲布袋除尘器工作时,除尘滤袋持续一胀一缩的抖动状态,滤袋外的灰饼层在惯性作用下掉落至灰斗中,从而保持滤袋的及时清洁.

　　JHF、JBC型脉冲布袋除尘器的最大优点是喷吹装置简单,换袋维修方便,除尘布袋口有的装设文氏管进行导流,有的不装设文氏管,但要求喷吹管孔眼与滤袋中心在一条垂直线上,管式喷吹是脉冲除尘器最常用的一种清灰方式.其特点是容易实现所有除尘布袋的均匀喷吹,滤袋清灰效果好.JHF、JBC型脉冲反吹布袋除尘器结构简单合理,占地面积小可安装在室内外.适应范围广泛,凡机械加工、铸造清砂、冶金、化工、建材、耐火材料、粮食加工、医药等行业含尘气体的净化均可使用.电弧炉等细少粉尘的净化,有价值粉尘回收尤为使用.用户可以根据其生产工艺、处理风量大小、自选型号或并联组合,我厂并可根据工况需要提供碳钢或不锈钢材质脉冲布袋除尘器.。

JHF、JBC型脉冲布袋除尘器技术参数表

型号规格		过滤面积	圈数	袋数	袋长(米)	处理风量 (米3/时)	阻力公斤/米2	效率(%)	外形尺寸 (直径×高) (mm)	重量公斤	参考价格元
JHF-40	AB	40	1	27	2	2400-3600 4800-6000		99.5	1770×4980	2210	35672
JHF-65	AB	65	1	27	3	3900-5800 7800-9150			1770×5980	2967	46366
JHF-85	AB	85	1	27	4	5100-16000 10200-12600			1770×6840	3762	57090
JHF-110	AB	110	1	27	5	5700-6800 11400-14300			1770×8180	4879	74532
JHF-120	AB	120	2	75	2	6600-9900 13200-16500			Φ2710×8600	5624	81668
JHF-180	AB	180	2	75	3	10800-11200 17000-21600			Φ2710×9600	7406	103263
JHF-240	AB	240	2	75	4	14400-21600 28000-36000			Φ2710×10590	8792	123123

JHF型脉动反吹扁袋除尘器

型号规格		过滤面积	圈数	袋长米	袋数条	处理风量 (米3/时)	阻力公斤/米2	效率(%)	外形尺寸长×宽×高 (mm)	重量 (公斤)	参考价格元
JHF-310	AB	310	2	5	75	18600-12000 32000-46700		99.5	Φ2710×10590	9784	146459
JHF-350	AB	350	3	3	147	21400-31500 42000-52500			Φ3550×9780	11230	173780
JHF-470	AB	470	3	4	147	28200-42500 56400-71000			Φ3550×10870	13264	196837
JHF—610	AB	610	3	5	147	36000-5400 72000-90000			Φ3550×11980	14825	227643
JHF-775	AB	775	4	4	240	46300-70000 92600-117000			Φ4350×12570	16942	264327
JHF-875	AB	875	4	4.5	240	52500-78750 105000-131250			Φ4350×12070	19103	305890
JHF-1000	AB	1000	4	5.2	240	60000-90000 120000-150000			Φ4350×13270	22375	325667

规格、性能、参数选用表附表1

规格性能参数		JBC-20	JBC-32	JBC-45
过滤面积 m2		20	32	45
处理风量 m3/h		1800-2400	2880-3840	4050-5400
过滤风速 m/min		1.5-2	1.5-2	1.5-2
阻力 Pa		980	980	980
效率 %		99	99	99
使用温度 ℃		<150	<150	<150
风机	型号	4-72-11	4-72-11	4-72-11
	风量 m3/h	(1975-3640)	(2430-5408)	(4020-7420)
	风压 Pa	1245-784	1617-1068	1999-1313
	电机型号	Y90-L-2	Y100L-2	Y132S1-2
	电机容量KW	2.2	3	5.5
振打机	振幅 mm	4	4	4
	电机型号	Y90S-4	Y90S-4	Y90S-4
	电机容量KW	1.1	1.1	1.1
排料阀	规格	YJD-6200×200	YJD-6200×200	YJD-6200×200
排料阀	电机容量KW	0.6	0.6	0.6
