XLP/A型旋风除尘器
XLP/A型旋风除尘器XLP/A型旋风除尘器XLP/A型旋风除尘器
XLP/A型旋风除尘器

XLP/A型旋风除尘器

简单说明:
XLP/A型旋风除尘器是较为常用的旋风除尘器,此种类型的旋风除尘器只有一个旋风子组成,所以选择这个型号的旋风除尘器处理风量一般都比较大,不适宜大的处理风量的工况...

XLP/A型旋风除尘器 详细说明

   XLP/A型旋风除尘器是较为常用的旋风除尘器,此种类型的旋风除尘器只有一个旋风子组成,所以选择这个型号的旋风除尘器处理风量一般都比较大,不适宜大的处理风量的工况。本旋风除尘器均分吸出式X型及压入式Y型,X型,Y型根据蜗壳旋转方向不同又分N型(左回转)和S型(右回转)定货时应注明,进口风速为12-27/秒。

  XLP/A(原为CLP/A)是带有旁路的干式旋风除尘器,由于旁路的作用,和用含尘气体中较细粉尘的分离,提高了旋风器的效率,所以XLP/A型是属于高效旋风除尘器的一种,该种除尘器系原北京煤矿设计研究院除尘器实验小组,受原建工部建筑标准设计协作委员会的委托,于1967年进行调查设计,1968年进行毕工业性试验,1969年编制采暖通风式图,几年来,经过实践考验,该除尘器较为成熟。

  XLP/A型根据安装在风机前后位置不同为X型(吸出式)和Y型(压入式),其中X型是在除尘器本体上增加了出口蜗壳。X型Y型根据蜗壳旋转方向不同又分为N型(左回旋)和S型(右回旋),根据处理量不同XLP/A设计为七种规格。

 XLP/A型旋风除尘器性能表




型号



规格

处理风量m3/h 阻力(kg/㎡) 效率



%

外形尺寸(长×宽×高) 重量(kg)
进口速度m/s X Y X Y X Y
12 15 17
XLP/A-3.0 750 985 1060 45-49 39-79 85-99 406*390*6125 460*390*1380 57 45
XLP/A-4.2 1460 1820 2060 556*545*2177 556*545*1880 99 82
XLP/A-5.2 2280 2850 3230 711*700*2701 711*700*2701 165 129
XLP/A-7.0 4020 5020 5700 911*910*3489 911*910*3040 265 213
XLP/A-8.2 5500 6870 7790 1071*1605*4050 1071*1605*3540 364 293
XLP/A-9.4 7520 9400 10650 1226*1222*4616 1226*1222*4050 473 384
XLP/A-10.6 9520 11910 13500 1376*1337*5157 1376*1337*4545 631 483

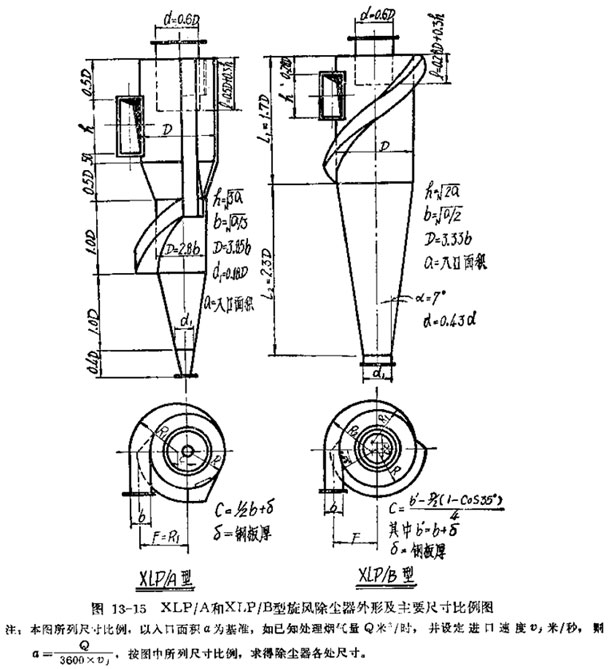

 XLP/A型旋风除尘器构造图
