除尘器进风均流结构介绍
添加时间:2025-07-10 | 文章录入:秩名 | 文章来源:原创

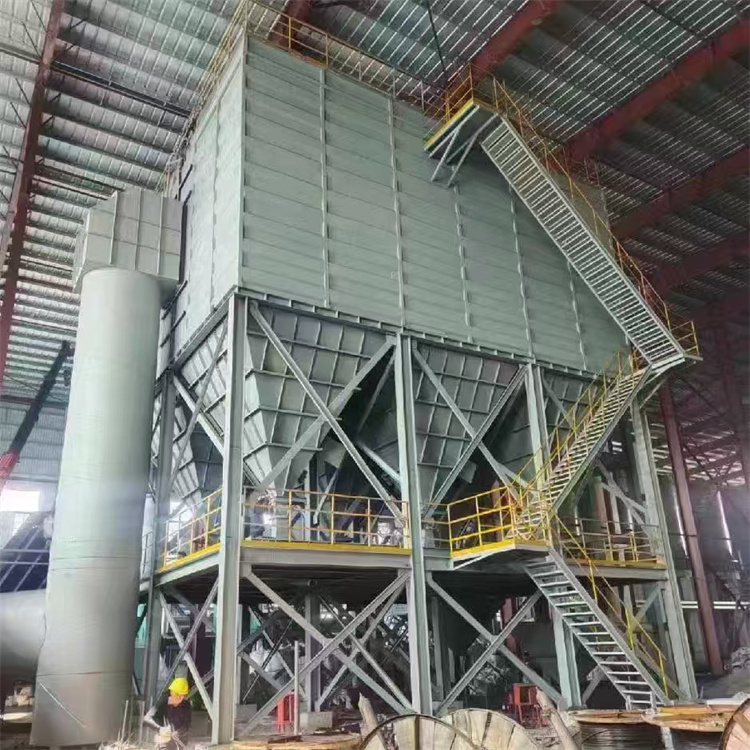

除尘器(尤其是大型袋式除尘器、电除尘器)的进风均布结构至关重要。不均匀的气流分布会导致:
1. 局部滤袋过载磨损: 高速气流区域的滤袋提前损坏。2. 清灰效果不佳:气流弱的区域粉尘难以清除,造成糊袋。3. 处理效率下降:整体过滤或除尘效率降低。4. 压降升高:阻力增大,能耗增加。5. 设备寿命缩短: 加剧设备内部构件的磨损。
为了解决这些问题,工程师设计了多种进风均布结构样式。以下是几种常见的类型:
1. 导流板系统: 原理: 在进风管道出口或除尘器入口喇叭口内,设置一系列角度可调的导流板(通常为钢板)。这些导流板像百叶窗或格栅一样,将集中的高速气流分割、转向,引导气流更均匀地流向除尘器整个横截面。 结构: 通常由多层(一层或多层)平行排列的导流叶片组成,叶片角度可通过外部手柄或执行机构进行调整优化。叶片形状可以是平板、弧形板或翼型板。 优点: 适用范围广(不同风量、粉尘特性)。 可调性强,现场可根据实测气流分布进行精细调整。 结构相对简单,维护方便。 对压降增加相对较小。 缺点: 设计不当或调整不佳时效果会打折扣。 大型除尘器需要多层或大尺寸导流板,占用空间。 可能积灰(尤其在含湿量高或粘性粉尘工况)。 应用:最常用、最灵活的均布方式,广泛应用于各种类型的除尘器(袋式、电除尘)。
2. 多孔分布板: 原理: 在进风通道末端(紧邻除尘器主体)设置一块或多块开有大量均匀小孔的钢板。气流通过小孔时,流速增加,动压转化为静压,同时起到节流和扩散作用,迫使气流均匀地穿过整个板面。 结构:通常为厚度在5-15mm的钢板,开孔率(开孔总面积占板总面积的比例)是核心设计参数,一般在30%-60%之间。孔型多为圆孔。有时会采用两层甚至三层板,层间留有一定间隙。 优点: 均布效果稳定可靠,尤其适合电除尘器。 结构坚固,不易变形。 对上游气流条件变化适应性相对较好。 缺点: 造成显著的永久压降,增加风机能耗。 孔板易磨损(高速含尘气流冲刷)和堵塞(粘性粉尘)。 开孔率一旦确定,现场调整困难。 重量较大,增加结构负荷。 应用: 电除尘器标准配置,也用于对均布要求极高且能接受压降增加的袋式除尘器。
3. 喇叭形入口扩散器: 原理:将进风管道的出口设计成渐扩的喇叭口形状。利用截面的逐渐扩大,使气流速度自然降低,动能转化为压力能(静压恢复),有助于气流在更大截面上扩散均匀。 结构:通常由钢板焊接而成,截面形状由圆形(管道)渐变为矩形(除尘器截面)。扩散角度是关键设计参数,角度过大会导致气流分离产生涡流,反而加剧不均。 优点: 结构最简单,无活动部件。 无附加压降(设计良好时甚至能部分恢复静压)。 不易积灰和磨损。 缺点: 单独使用时均布效果有限,通常仅适用于小型除尘器或气流分布本身比较均匀的场合。 对空间要求较高(需要足够的扩散长度)。 扩散角度设计不当会适得其反。 应用:常作为基础结构与其他均布装置(如导流板)组合使用,为后续均布创造更好的初始条件。小型、简单的除尘器可能单独使用。
4. 阶梯式导流板/阻流板: *原理:在气流通道内设置一系列高度递增(或递减)的垂直或倾斜挡板,形成阶梯。这些挡板强制改变气流路径,打破大尺度涡流,促使气流在宽度和高度方向上都得到混合和再分布。 结构: 类似非连续的导流板,但各板高度不同,通常垂直于气流方向安装。 优点: 能有效破坏涡流,促进三维方向上的均匀。 结构相对简单。 缺点: 设计计算较复杂。 可能产生局部高速区。 压降增加比普通导流板显著。 积灰风险。 应用: 常用于入口空间受限、或原始气流存在严重旋转或偏斜的情况,作为导流板系统的补充或替代。
选择与设计要点:
1. 除尘器类型与尺寸: 电除尘器通常首选多孔板;大型袋式除尘器导流板应用最广。2. 原始气流条件: 流速、方向、均匀性、是否含旋转分量。3. 空间限制: 入口空间大小决定了可用均布结构的类型。4. 粉尘特性:磨琢性强的粉尘慎用多孔板;粘性粉尘慎用导流板和多孔板(易堵)。5. 允许压降: 多孔板压降最大,需考虑风机能力。6. 维护便利性: 导流板可调性好;多孔板清理和更换麻烦。7. CFD模拟:对于大型或关键除尘器,通常利用计算流体动力学软件进行模拟,优化均布结构的设计(导流板角度、位置、数量;多孔板开孔率、层数等),确保气流分布均匀度满足要求(如相对标准偏差RSD < 15% 或更严)。
总结:
没有一种“万能”的进风均布结构。导流板系统因其灵活性和有效性成为最主流的选择。多孔分布板在电除尘器和要求极高的场合提供稳定的均布,但代价是压降。喇叭口是基础结构,常与其他装置联用。阶梯式导流板用于处理复杂流场。实际应用中,经常是两种或多种结构的组合(例如:喇叭口 + 导流板;导流板 + 末端多孔板)。最终选择需根据具体项目条件进行详细设计和优化。良好的风道设计(避免急弯、保证直管段长度)也是实现良好进风均布的重要前提。

1. 局部滤袋过载磨损: 高速气流区域的滤袋提前损坏。2. 清灰效果不佳:气流弱的区域粉尘难以清除,造成糊袋。3. 处理效率下降:整体过滤或除尘效率降低。4. 压降升高:阻力增大,能耗增加。5. 设备寿命缩短: 加剧设备内部构件的磨损。
为了解决这些问题,工程师设计了多种进风均布结构样式。以下是几种常见的类型:
1. 导流板系统: 原理: 在进风管道出口或除尘器入口喇叭口内,设置一系列角度可调的导流板(通常为钢板)。这些导流板像百叶窗或格栅一样,将集中的高速气流分割、转向,引导气流更均匀地流向除尘器整个横截面。 结构: 通常由多层(一层或多层)平行排列的导流叶片组成,叶片角度可通过外部手柄或执行机构进行调整优化。叶片形状可以是平板、弧形板或翼型板。 优点: 适用范围广(不同风量、粉尘特性)。 可调性强,现场可根据实测气流分布进行精细调整。 结构相对简单,维护方便。 对压降增加相对较小。 缺点: 设计不当或调整不佳时效果会打折扣。 大型除尘器需要多层或大尺寸导流板,占用空间。 可能积灰(尤其在含湿量高或粘性粉尘工况)。 应用:最常用、最灵活的均布方式,广泛应用于各种类型的除尘器(袋式、电除尘)。
2. 多孔分布板: 原理: 在进风通道末端(紧邻除尘器主体)设置一块或多块开有大量均匀小孔的钢板。气流通过小孔时,流速增加,动压转化为静压,同时起到节流和扩散作用,迫使气流均匀地穿过整个板面。 结构:通常为厚度在5-15mm的钢板,开孔率(开孔总面积占板总面积的比例)是核心设计参数,一般在30%-60%之间。孔型多为圆孔。有时会采用两层甚至三层板,层间留有一定间隙。 优点: 均布效果稳定可靠,尤其适合电除尘器。 结构坚固,不易变形。 对上游气流条件变化适应性相对较好。 缺点: 造成显著的永久压降,增加风机能耗。 孔板易磨损(高速含尘气流冲刷)和堵塞(粘性粉尘)。 开孔率一旦确定,现场调整困难。 重量较大,增加结构负荷。 应用: 电除尘器标准配置,也用于对均布要求极高且能接受压降增加的袋式除尘器。
3. 喇叭形入口扩散器: 原理:将进风管道的出口设计成渐扩的喇叭口形状。利用截面的逐渐扩大,使气流速度自然降低,动能转化为压力能(静压恢复),有助于气流在更大截面上扩散均匀。 结构:通常由钢板焊接而成,截面形状由圆形(管道)渐变为矩形(除尘器截面)。扩散角度是关键设计参数,角度过大会导致气流分离产生涡流,反而加剧不均。 优点: 结构最简单,无活动部件。 无附加压降(设计良好时甚至能部分恢复静压)。 不易积灰和磨损。 缺点: 单独使用时均布效果有限,通常仅适用于小型除尘器或气流分布本身比较均匀的场合。 对空间要求较高(需要足够的扩散长度)。 扩散角度设计不当会适得其反。 应用:常作为基础结构与其他均布装置(如导流板)组合使用,为后续均布创造更好的初始条件。小型、简单的除尘器可能单独使用。
4. 阶梯式导流板/阻流板: *原理:在气流通道内设置一系列高度递增(或递减)的垂直或倾斜挡板,形成阶梯。这些挡板强制改变气流路径,打破大尺度涡流,促使气流在宽度和高度方向上都得到混合和再分布。 结构: 类似非连续的导流板,但各板高度不同,通常垂直于气流方向安装。 优点: 能有效破坏涡流,促进三维方向上的均匀。 结构相对简单。 缺点: 设计计算较复杂。 可能产生局部高速区。 压降增加比普通导流板显著。 积灰风险。 应用: 常用于入口空间受限、或原始气流存在严重旋转或偏斜的情况,作为导流板系统的补充或替代。
选择与设计要点:
1. 除尘器类型与尺寸: 电除尘器通常首选多孔板;大型袋式除尘器导流板应用最广。2. 原始气流条件: 流速、方向、均匀性、是否含旋转分量。3. 空间限制: 入口空间大小决定了可用均布结构的类型。4. 粉尘特性:磨琢性强的粉尘慎用多孔板;粘性粉尘慎用导流板和多孔板(易堵)。5. 允许压降: 多孔板压降最大,需考虑风机能力。6. 维护便利性: 导流板可调性好;多孔板清理和更换麻烦。7. CFD模拟:对于大型或关键除尘器,通常利用计算流体动力学软件进行模拟,优化均布结构的设计(导流板角度、位置、数量;多孔板开孔率、层数等),确保气流分布均匀度满足要求(如相对标准偏差RSD < 15% 或更严)。
总结:
没有一种“万能”的进风均布结构。导流板系统因其灵活性和有效性成为最主流的选择。多孔分布板在电除尘器和要求极高的场合提供稳定的均布,但代价是压降。喇叭口是基础结构,常与其他装置联用。阶梯式导流板用于处理复杂流场。实际应用中,经常是两种或多种结构的组合(例如:喇叭口 + 导流板;导流板 + 末端多孔板)。最终选择需根据具体项目条件进行详细设计和优化。良好的风道设计(避免急弯、保证直管段长度)也是实现良好进风均布的重要前提。
