焦炉机除尘设备工艺流程

焦炉机除尘设备工艺流程

添加时间:2018-11-13 | 文章录入:秩名 | 文章来源:原创


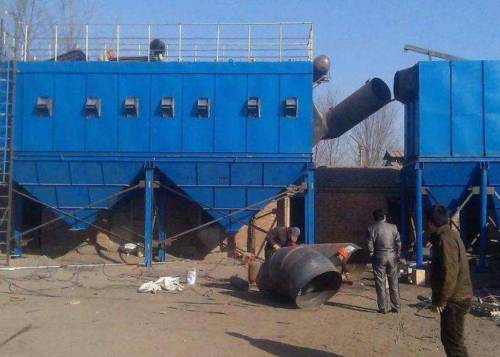

焦炉机除尘设备系统包括连接管道、非常阀、冷却器、低压脉冲袋式除尘器、预喷涂系统、压缩空气系统、输灰系统、引风机组、控制室、配电室和烟囱等组成。
(1)焦炉机除尘设备连接管道
除尘干管采用5mm厚钢板制作,除尘干管与除尘器本体连接管道采用5mm厚钢板制作,防腐要求等同除尘器本体技术规格。
(2)焦炉机除尘设备非常阀门
单套装置设定一个气动阀门,安装在灭火冷却器进口处。非常阀用途及工作要求:作为除尘之间启闭冷风管道所用,即除尘风机高速运转,本阀关闭;除尘风机低速运转,本阀开启;另当进入灭火冷却器的气流超温时,本阀开启,系统混入冷风。要求开、闭时间:小于等于7.5秒;配带开闭限位开关,并有信号输出;此阀动作范围开闭,不作调节用;要求充分考虑其灵活耐用。
(3)焦炉机除尘设备冷却器
冷却器设置在除尘地面站内,用于降低烟气温度,使进入除尘器的烟气温度低于120℃,保证了除尘器的正常使用。同时,具有去除火星和预除尘的作用。冷却器要由箱体、灰斗、冷却板、进、出风管、卸灰装置、支架等组成。焦炉平煤/推焦时产生的高温烟气,在除尘风机的作用下,由管道进入灭火式冷却器中,穿过冷却器板组,在惯性碰撞、重力沉降的作用下,使烟气中大颗粒及火星类物质直接进入灰斗,并在冷却板的作用下,烟气温度得以迅速降低。从而保证了除尘器的正常使用。平煤\推焦完成后,风机低速运转时,管路旁通非常阀开启,使室外空气进入灭火式冷却器中,由于该气体温度较低,可将冷却板组蓄积的热量带入除尘器中,使除尘器保持一定的温度。同时,也使冷却板的温度得到降低,为下一次的除尘冷却做好准备。
配套设备包括:仓室配仓壁振动器,气动插板阀,配星型卸灰阀。
灭火式冷却器可连续清灰;要求清灰时间、清灰间隔和清灰的周期可根据用户实际需求调节;电源为380V/220V,50Hz;集中控制和就地控制;冷却器排灰排送至刮板机系统。
(4)低压脉冲袋式除尘器
在除尘风机的作用下用于过滤含尘气流,达到控制污染的目的。
(5)焦炉机除尘设备压缩空气系统
由丙方提供空压机、储气罐、干燥机等压缩空气系统,负责给各用气设备供高压空气、气力输灰。
(6)焦炉机除尘设备引风机组
风机技术要求如下:输送物料名称:含尘空气(含尘量:<100mg/m3〉)温度:-10℃~110℃;含尘空气流量:180000m3/h;风量允差:+10%~0;风机每8~15min高低速转换一次;风机系统设置抗震防震措施。
除尘风机机组性能要求:
除尘风机结构形式:D型离心式;风量调节方式:采用永磁调速;除尘风机机组在运转中允许噪声:≤85dB(A);风机轴承冷却水采用循环水,进水温度为30℃,进水压力为0.4MPa;运转制度:常年连续运转;电压等级:10KV,50Hz。
(7)焦炉机除尘设备烟囱
设置烟囱一个,两套除尘器共用一个烟囱,并设计有监测平台和监测孔、检查人孔等,由钢板焊接而成,走梯和爬梯、平台按照国家或行业最新安全规范执行。
(8)焦炉机除尘设备预喷涂装置
预喷涂装置是为防止推焦烟气中焦油糊袋,利用储灰仓内储存的焦粉用高压空气输送到袋式除尘器进口,除尘风机每次高速运转时向布袋除尘器进口处喷入焦粉,利用焦粉来吸附烟气中的焦油等粘附性物质,保证滤袋的性能。
(9)除尘灰的收集
除尘器各灰仓下采用两道气动微粉插板阀(自动或现场手动控制),将除尘灰按设定程序排放至刮板机,由刮板机等设备收集至除尘灰仓。要求排灰系统密闭。每仓下部灰斗设仓壁振动器一个,每仓设一个密封检修门。灰斗锥度应保证粉尘流动顺畅,灰斗斜侧壁与水平方向的交角不小于60°。
(10)除尘灰仓
除尘灰仓应有一定体积,能满足三天不排灰的生产能力,除尘灰仓排灰采用气力输灰方式排灰,设计有备用口,方便现场排灰。
(11)焦炉机除尘设备气力输灰设备
气力输灰设备由粉料仓、干粉输送泵等装置组成,利用现有焦侧地面除尘站收集的焦粉,用压缩空气为气源,通过一条管道输送到地面站储灰仓;用压缩空气为气源,通过一条管道将机侧除尘灰返送回焦侧地面站储灰仓;丙方负责焦侧除尘站相关设备的改造、安装;
1) 物料参数
物料名称:焦炉除尘灰;堆积密度:0.5-0.7t/m3;平均粒径: 80-200目;温度:<120℃
2)输送参数
输送距离:a) 水平400米内;b)垂直30米内
3)系统设备
焦侧除尘灰仓下灰口连接仓泵(一用一备,安装一台,备用一台),采用压缩空气为气源输送至新增机侧除尘预喷涂仓。
新增机侧除尘灰仓下灰口连接仓泵(一用一备,安装一台,备用一台),采用压缩空气为气源输送至焦侧除尘灰仓。
输灰管道选用无缝钢管。管路转弯处选用大半径耐磨弯头。
输灰管道弯头设置为法兰式连接。
4)仓泵
仓泵为断续正压输送粉状物料设备,全程封闭、无扬尘、低噪音,指标符合环保要求。要求该设备不会因冷冻而操作不灵,在潮湿地区能够连续流动输送不会因物料冷却而结块。
