除尘器储灰斗船型好还是锥型好
添加时间：2025-11-09 | 文章录入：秩名 | 文章来源：原创
选择除尘器储灰斗时，船型灰斗和锥型灰斗各有特点，主要区别体现在结构、排灰方式、适用工况、空间利用率和成本等方面。以下是对两者关键区别的详细分析：
结构形状与空间占用

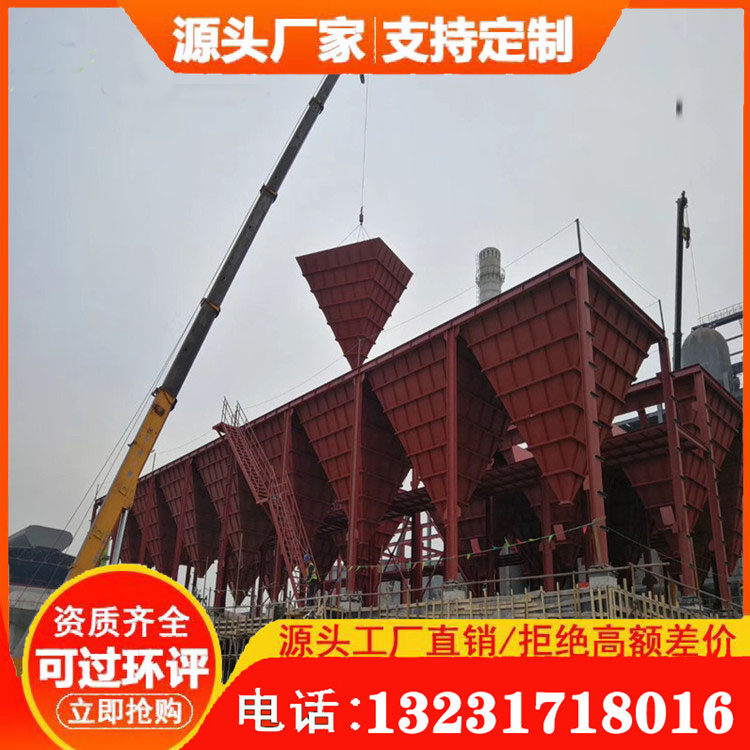

锥型灰斗：
形状： 标准的倒圆锥形或角锥形。
空间占用：锥体部分需要较大的垂直空间（高度）才能形成足够陡峭的倾角（通常 >60°，理想 >70°）以保证粉尘顺利滑落。
下部接口： 出口通常为圆形法兰，连接旋转阀（星型卸料器）或双翻板阀等锁风卸灰装置。

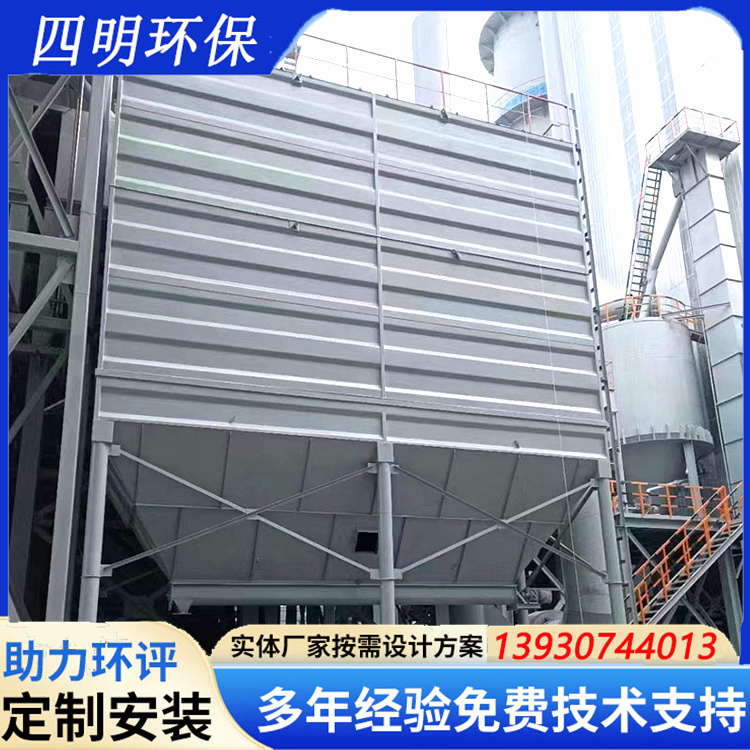

船型灰斗：
形状：顶部为矩形或方形（与除尘器箱体匹配），底部逐渐收缩成一条狭长的“船底”状出灰口。
空间占用：垂直高度需求显著低于**锥型斗。在空间受限（特别是高度不足）的应用中是主要选择。
下部接口：出灰口为长条缝隙状，通常连接螺旋输送机（绞龙）或链式输送机机械式输送设备进行排灰。
2. 排灰方式与锁风
锥型灰斗：
排灰方式：粉尘依靠重力沿陡峭的锥壁滑落至底部出口。
锁风装置： 直接连接旋转阀（星型卸料器）或 双翻板阀。这些装置结构相对简单，能有效隔绝气流，防止漏风影响除尘效率。维护相对方便。
船型灰斗：
排灰方式必须配备螺旋输送机或链式输送机等连续运行的机械输送设备。粉尘由输送设备从狭长的出灰口刮出并输送走。
锁风装置：输送机本身通常不具备良好的锁风能力。需要在输送机出料端额外配置旋转阀或双翻板阀来实现锁风。锁风结构更复杂。
3. 对粉尘性质的适应性
锥型灰斗：
优点：对流动性较好、干燥、非粘性的粉尘适应性好。陡峭的锥角能有效防止架桥、积灰。
缺点：对于潮湿、粘性大、易吸潮结块或流动性极差的粉尘，即使倾角很大，也可能发生架桥、鼠洞、粘壁等问题，导致排灰不畅。需要额外措施（如振打器、空气炮、流化装置）。
船型灰斗：
优点：机械输送方式（尤其是螺旋）对粘性、潮湿、易结块的粉尘适应性相对更强。螺旋叶片能起到一定的强制刮送和破碎结块的作用。不易形成大的架桥空洞。
缺点：输送机（特别是螺旋）在输送磨琢性强的粉尘时磨损较快。螺旋也可能会压实某些特殊粉尘。
4. 成本考量
锥型灰斗：
斗体成本：相对较低（结构简单）。
配套设备成本： 旋转阀/双翻板阀成本较低。
运行维护成本： 锁风装置维护相对简单。但如果需要额外防架桥设备（振打、空气炮），会增加成本。
船型灰斗：
斗体成本： 相对复杂，成本可能略高或相当。
配套设备成本：显著更高。必须配置螺旋/链式输送机+后端的锁风阀（旋转阀/双翻板阀）。输送机成本远高于单个旋转阀。
运行维护成本：更高。输送机（尤其螺旋）是运动部件，存在磨损（叶片、壳体、轴承、密封）、卡死、电机故障等风险，需要更频繁的维护、润滑和备件更换。能耗也高于重力排灰+旋转阀。
5. 适用场景总结
优先选择锥型灰斗的情况：
1. 安装空间（高度）充足。
2. 粉尘干燥、流动性好、非粘性。
3. 对初投资和长期运行维护成本敏感。
4. 希望系统简单可靠，维护点少。
优先选择船型灰斗（或几乎是唯一选择）的情况：
1. 安装空间高度严重受限（最常见原因）。
2. 粉尘具有一定粘性、潮湿、易结块，采用锥斗即使加大角度和加振打仍可能排灰不畅。
3. 需要连续、均匀地排出大量粉尘（螺旋可连续输送）。
4. 对斗体下方空间布局有特殊要求（如需要长距离水平输送至集中点）。
6. 其他考虑因素
粉尘堆积角：粉尘的安息角（自然堆积角）越大，流动性越差，锥斗所需的最小倾角就越大。流动性极差的粉尘可能迫使选择船型斗+螺旋。
除尘器大小： 大型除尘器灰斗容积大，锥斗高度会非常高，空间限制会更突出。船型斗在大型设备上应用更普遍。
维护便利性：锥斗的旋转阀更换通常比船型斗内部的螺旋输送机检修更方便。螺旋输送机检修可能需要拆卸整个设备或开设检修门。
选型建议流程
1. 评估空间限制（高度）： 这是最硬性的约束。如果高度不允许锥斗达到所需最小倾角（考虑粉尘特性+安全余量），则必须选船型斗。
2. 分析粉尘特性：
流动性好、干燥：锥斗是优选项。
粘性、潮湿、易结块：需谨慎。如果空间允许，可尝试锥斗（加大倾角+振打/流化/空气炮）。如果效果不佳或空间不足，则选船型斗+螺旋。
3. 考虑成本与维护：在空间和粉尘特性允许的前提下，优先选择结构更简单、投资和运行维护成本更低的锥型灰斗+旋转阀方案。
4. 咨询设备供应商： 提供详细的工况（粉尘种类、粒径分布、含水率、温度、堆积密度、安息角、处理风量、允许空间尺寸等），获取专业的设计建议和方案比较。
结构形状与空间占用
锥型灰斗：
形状： 标准的倒圆锥形或角锥形。
空间占用：锥体部分需要较大的垂直空间（高度）才能形成足够陡峭的倾角（通常 >60°，理想 >70°）以保证粉尘顺利滑落。
下部接口： 出口通常为圆形法兰，连接旋转阀（星型卸料器）或双翻板阀等锁风卸灰装置。
船型灰斗：
形状：顶部为矩形或方形（与除尘器箱体匹配），底部逐渐收缩成一条狭长的“船底”状出灰口。
空间占用：垂直高度需求显著低于**锥型斗。在空间受限（特别是高度不足）的应用中是主要选择。
下部接口：出灰口为长条缝隙状，通常连接螺旋输送机（绞龙）或链式输送机机械式输送设备进行排灰。
2. 排灰方式与锁风
锥型灰斗：
排灰方式：粉尘依靠重力沿陡峭的锥壁滑落至底部出口。
锁风装置： 直接连接旋转阀（星型卸料器）或 双翻板阀。这些装置结构相对简单，能有效隔绝气流，防止漏风影响除尘效率。维护相对方便。
船型灰斗：
排灰方式必须配备螺旋输送机或链式输送机等连续运行的机械输送设备。粉尘由输送设备从狭长的出灰口刮出并输送走。
锁风装置：输送机本身通常不具备良好的锁风能力。需要在输送机出料端额外配置旋转阀或双翻板阀来实现锁风。锁风结构更复杂。
3. 对粉尘性质的适应性
锥型灰斗：
优点：对流动性较好、干燥、非粘性的粉尘适应性好。陡峭的锥角能有效防止架桥、积灰。
缺点：对于潮湿、粘性大、易吸潮结块或流动性极差的粉尘，即使倾角很大，也可能发生架桥、鼠洞、粘壁等问题，导致排灰不畅。需要额外措施（如振打器、空气炮、流化装置）。
船型灰斗：
优点：机械输送方式（尤其是螺旋）对粘性、潮湿、易结块的粉尘适应性相对更强。螺旋叶片能起到一定的强制刮送和破碎结块的作用。不易形成大的架桥空洞。
缺点：输送机（特别是螺旋）在输送磨琢性强的粉尘时磨损较快。螺旋也可能会压实某些特殊粉尘。
4. 成本考量
锥型灰斗：
斗体成本：相对较低（结构简单）。
配套设备成本： 旋转阀/双翻板阀成本较低。
运行维护成本： 锁风装置维护相对简单。但如果需要额外防架桥设备（振打、空气炮），会增加成本。
船型灰斗：
斗体成本： 相对复杂，成本可能略高或相当。
配套设备成本：显著更高。必须配置螺旋/链式输送机+后端的锁风阀（旋转阀/双翻板阀）。输送机成本远高于单个旋转阀。
运行维护成本：更高。输送机（尤其螺旋）是运动部件，存在磨损（叶片、壳体、轴承、密封）、卡死、电机故障等风险，需要更频繁的维护、润滑和备件更换。能耗也高于重力排灰+旋转阀。
5. 适用场景总结
优先选择锥型灰斗的情况：
1. 安装空间（高度）充足。
2. 粉尘干燥、流动性好、非粘性。
3. 对初投资和长期运行维护成本敏感。
4. 希望系统简单可靠，维护点少。
优先选择船型灰斗（或几乎是唯一选择）的情况：
1. 安装空间高度严重受限（最常见原因）。
2. 粉尘具有一定粘性、潮湿、易结块，采用锥斗即使加大角度和加振打仍可能排灰不畅。
3. 需要连续、均匀地排出大量粉尘（螺旋可连续输送）。
4. 对斗体下方空间布局有特殊要求（如需要长距离水平输送至集中点）。
6. 其他考虑因素
粉尘堆积角：粉尘的安息角（自然堆积角）越大，流动性越差，锥斗所需的最小倾角就越大。流动性极差的粉尘可能迫使选择船型斗+螺旋。
除尘器大小： 大型除尘器灰斗容积大，锥斗高度会非常高，空间限制会更突出。船型斗在大型设备上应用更普遍。
维护便利性：锥斗的旋转阀更换通常比船型斗内部的螺旋输送机检修更方便。螺旋输送机检修可能需要拆卸整个设备或开设检修门。
选型建议流程
1. 评估空间限制（高度）： 这是最硬性的约束。如果高度不允许锥斗达到所需最小倾角（考虑粉尘特性+安全余量），则必须选船型斗。
2. 分析粉尘特性：
流动性好、干燥：锥斗是优选项。
粘性、潮湿、易结块：需谨慎。如果空间允许，可尝试锥斗（加大倾角+振打/流化/空气炮）。如果效果不佳或空间不足，则选船型斗+螺旋。
3. 考虑成本与维护：在空间和粉尘特性允许的前提下，优先选择结构更简单、投资和运行维护成本更低的锥型灰斗+旋转阀方案。
4. 咨询设备供应商： 提供详细的工况（粉尘种类、粒径分布、含水率、温度、堆积密度、安息角、处理风量、允许空间尺寸等），获取专业的设计建议和方案比较。
