高炉煤气净化核心装备圆筒形布袋除尘器详细说明

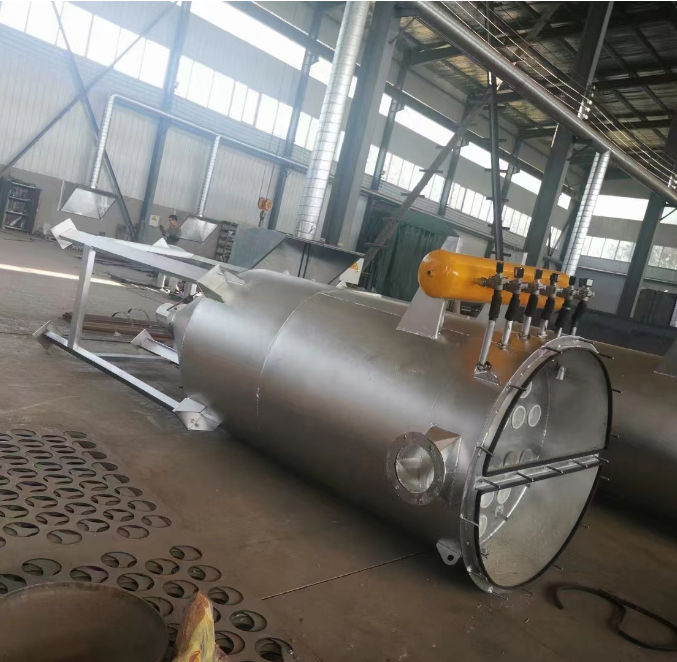

高炉煤气净化核心装备圆筒形布袋除尘器
高炉煤气净化圆筒形布袋除尘器构设计与核心组件
1. 整体式焊接结构    高炉布袋除尘器采用箱体、进出风管、灰斗、放散管等一体化焊接设计，确保气密性，防止泄漏，保障安全运行。箱体材质多为Q345R钢板，厚度14mm以上，顶部设有正椭圆形封头，灰斗锥角50°以促进粉尘顺利排出。
2. 关键组件    滤袋与笼骨：滤袋材质多为耐高温、耐腐蚀的P84玻璃纤维复合针刺毡(P84含量不低于30%)，滤料单重大于800g/m或PTFE覆膜滤料，底部加强处理，寿命可达3年以上；笼骨采用镀锌碳钢，反撑环间距≤250mm，防止变形。滤袋工作温度为90~260℃，工作极限温度为300℃(30min)
清灰系统：用氮气，系统主要包括氮气包、脉冲阀、喷吹管、检修球阀、超音速引射喷嘴等，采用针对大直径箱体的布袋脉冲清灰而设计的先进的双向电磁脉冲喷吹装置，能使每个电磁脉冲阀所带的布袋数量接近，清灰均匀、彻底。反吹控制采用定时或定差压两种数据可调、可选择的操作方式并能实现自动，脉冲反吹清灰可采用在线清灰或离线清灰。氮气包设计压力1.0MPa。氮气系统阀门压力等级为1.6MPa。安全装置：配备防爆阀、氮气吹扫系统及蒸汽保温盘管，防止煤气结露和粉尘板结。
高炉煤气净化圆筒形布袋除尘器工作原理
1. 过滤过程    煤气经初步分离后进入除尘器，大颗粒粉尘沉降至灰斗，微细粉尘被滤袋拦截，过滤后的净煤气送入管网。
2. 清灰机制    当滤袋阻力达到设定上限（如1200Pa），系统自动启动净煤气反吹或脉冲喷吹，使滤袋膨胀抖落积灰，阻力恢复至下限后停止清灰。
