布袋除尘器滤袋布置和花板设计

布袋除尘器滤袋布置和花板设计

添加时间:2020-08-21 | 文章录入:本站 | 文章来源:原创

除尘布袋骨架
除尘器滤袋采用纵横直列的矩阵布置方式。这种排列方式合理地利用了方形的箱体空间。烟气导流装置的应用,降低了袋室内的局部风速,避免了滤袋晃动可能产生的碰撞。

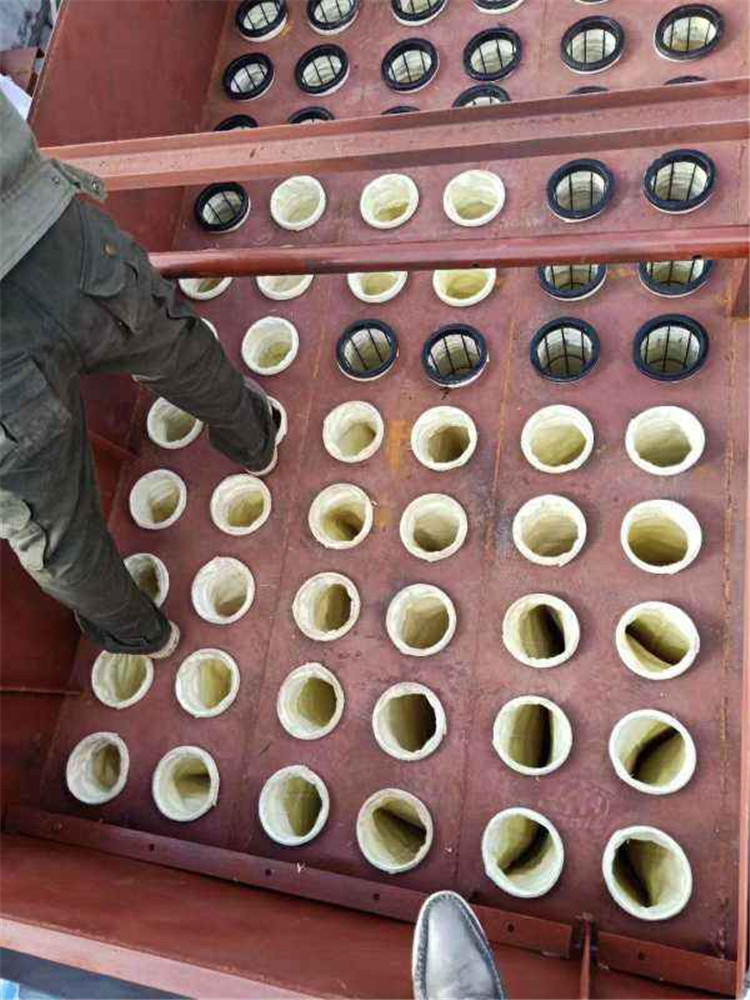

除尘器的花板作为除尘器净气室和过滤室的分隔,用于悬挂滤袋组件,同时也将作为除尘器滤袋组件的检修平台。
除尘器花板采用数控冲压方法加工花板孔,保证了花板及花板孔的形位公差要求。
设计合理的除尘器上箱体内部结构为工人以花板作为操作平台进行除尘器检修、维护创造了条件。
花板孔冲压位置准确,与理论位置的偏差小于±0.05mm,确保两孔洞的中心距误差在±1.0mm。花板孔洞制成后清理各孔的锋利边角和毛刺,焊接加强筋板布置合理。
焊接后通过整形确保花板平整,无挠曲、凹凸不平等缺陷,花板平面度<1/1000,对角线长度误差<3mm,内孔加工表面粗糙度为Ra=2。滤袋与花板的配合合理,滤袋安装后严密、牢固不掉袋、装拆方便。
采用精密工艺加工的花板和高精度定位的喷吹管保证了喷吹短管轴线和滤袋组件轴线的重合,从而保证了整套喷吹系统的可靠、有效。
