锅炉除尘器滤袋和笼骨

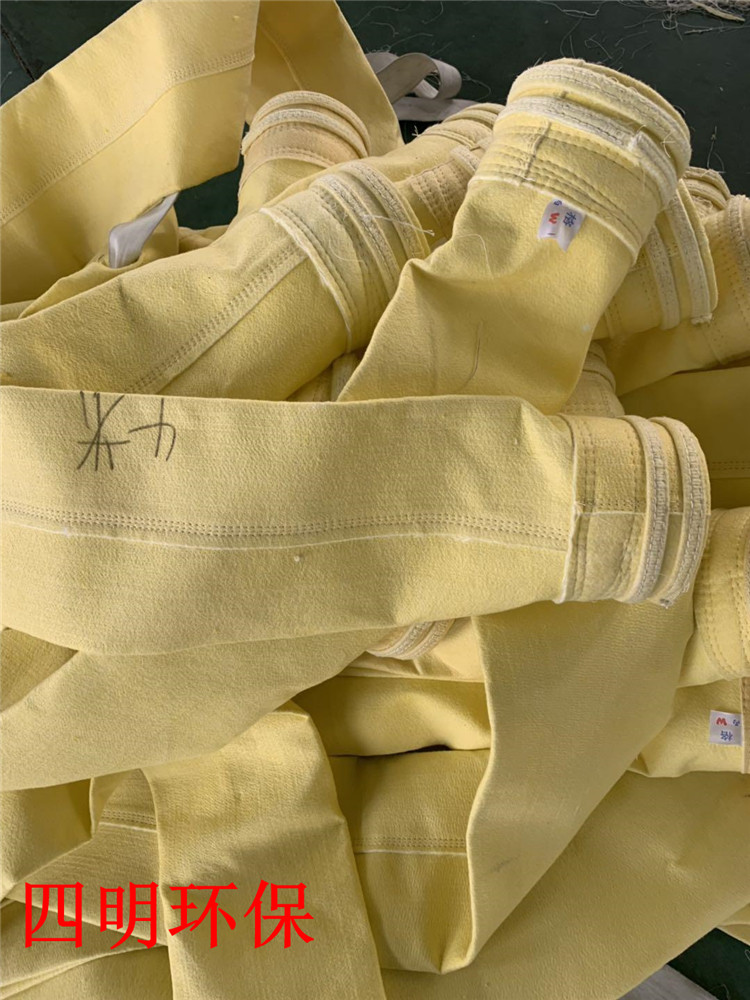

对于整台锅炉布袋除尘器而言，滤袋是其核心部件。滤料质量直接影响除尘效率，滤袋的寿命又直接影响到除尘器的运行费用。
因而，本方案滤料我们根据除尘器运行环境和介质情况选用进口日本东丽公司产优质PPS针刺毡滤料，为保证滤料的适应性，我们还对纤维作了渗膜处理，即将纤维用PTFE乳液作浸泡处理，使所有纤维表面均匀附着一层PTFE薄膜，这样滤料的各种性能均得到强化。由于其内外的同质性，其综合性能要优于覆膜滤料。该滤料具有优良的防水防油性能，长期使用温度可控制在170℃，耐温180℃，瞬间200℃，单位重量≥500g/m2。
此外为保证滤料的过滤精度，该滤料还作了表面超细面层处理，即在迎尘面用较细的纤维，形成致密层；背尘器较疏松，整个滤料为表面过滤型滤料，清灰彻底，减少了粉尘在滤袋表面形成布料层后板结的可能。滤料寿命长，加上我们在除尘器结构方面的改进，保证了滤料的使用寿命。布袋在寿命期内破损率＜10%。
布袋底部采用三层包边缝制，无毛边裸露，底部采用加强环布，滤袋合理剪裁，尽量减少拼缝。拼接处，重叠搭接宽度不小于10mm，提高袋底强度和抗冲刷能力。同时滤袋底部距离进风口的小平距离、设备进风导流系统的设计与滤料的使用寿命有着极大的关系。我公司设计生产的设备充分考虑了这些内容，保证除尘器正常运行。
滤袋上端采用了弹簧涨圈形式，密封性能好、安装可靠性高，换袋快捷。仅需1-2人就能通过机顶便掀式顶盖进行换袋操作。滤袋的装入和取出均在净气室进行，无须进入除尘器过滤室。
根据各电厂实际的使用经验，处理锅
炉尾部的烟气粉尘，采用PPS滤料经过PTFE渗膜处理后，完全能够满足环保和长期使用的要求。

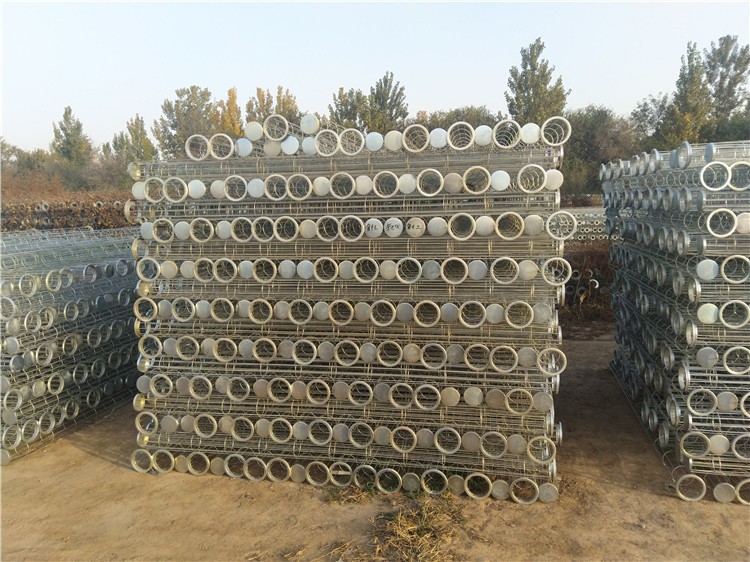

袋笼采用圆型结构，袋笼的纵筋和反撑环分布均匀，并有足够的强度和刚度，防止损坏和变形（纵筋直径≥φ3.5，加强反撑环φ4、间距200，），笼骨长度充分考虑到滤袋的热收缩性，顶部加装“η”形冷冲压短管，用于保证袋笼的垂直及保护滤袋口在喷吹时的安全。
笼骨材料采用20#碳钢，使用笼骨生产线一次成型，保证笼骨的直线度和扭曲度，滤袋框架碰焊后光滑、无毛刺，并且有足够的强度不脱焊，无脱焊、虚焊和漏焊现象。
袋笼采用有机硅喷涂技术，镀层牢固、耐磨、耐腐，其防腐蚀处理满足使用温度、湿度、烟气的要求，并且处理层表面无脱落，避免了除尘器工作一段时间后笼骨表面锈蚀与滤袋黏结，保证了换袋顺利，同时减少了换袋过程中对布袋的损坏。滤袋笼骨框架制造应按JB/T5917-91标准执行。同时满足下列条件：支撑圈间距≤200mm，支撑圈与竖筋的垂直偏差为-1°～+1°，笼骨框架偏转度保持在长度每305mm变化1.5mm范围内。此外，笼骨框架直径和长度的制造公差应尽量接近上偏差。滤袋框架制作尺寸满足与滤袋紧密配合的要求，起到支撑滤袋并使之在过滤及清灰状态下张紧保持一定形状的作用；滤袋框架采用优质20#冷拔钢丝制作，多点焊接自动生线生产，保证框架强度，防止焊接毛刺对滤袋的影响，减少与滤袋的磨擦，并采用特种涂层防锈措施，延长滤袋骨架的使用期。袋笼要求以撑环和纵筋分布均匀，并有足够的强度及刚度，能承受滤袋在过滤及清灰状态中的气体压力，焊点无脱焊现象；袋笼轴向垂直度偏差≤2.4cm；袋笼所有的焊点均焊接牢固，没有脱焊、虚焊和漏焊。
