脉冲阀,控制仪线路介绍

脉冲阀,控制仪线路介绍

添加时间:2022-09-15 | 文章录入:秩名 | 文章来源:原创

脉冲阀和控制仪用1平方线连接起来,脉冲阀上有三个接头,一个是地线(双色),一个是火线(红色),另一个是公用线(绿色),把4个电磁阀上的火线与控制柜上的火线按顺序连接起来,把4个电磁阀上的公用线用一个线连接在一起,然后与控制柜上的公用线连接起来。

脉冲控制仪使用和维护 使用前先接好电磁阀,详细核对接线是否正确,然后开启电源。如果电磁阀已编好号,看是否从“0”开始输出。根据观察调到理想的脉冲间隔和宽度后即告完毕。 MOS数字集成块一旦接入电路工作稳定。数码管有短时间的提前燃亮和重码,一般是可控硅灵敏度过高所致。应降低推动管3DG的β值,或在可控硅控制极及对地并联一只300Ω—2KΩ之间的电阻。如果出现常亮检查可控硅是否击穿或漏电。出现丢字一般情况是单稳电路有故障,主要是三极管β值低。电路翻转时出现干扰信号影响计数。

脉冲控制仪的注意事项

a)脉冲控制仪输出接头严禁虚焊和接触不良。往往因接触不良产生的电火花干扰会影响整个电路的正常工作。必须引起注意。

b) 单机输出公共线只能提供单机使用,多机使用输出部分应单机单接,切不可相互连接。

c) 20门、14门控制仪输出公共线有独立接线柱或一根其他颜色的线,各电磁阀一端接20门输出插头,另一端接到公共线上。其余20门以内的控制仪输出公共线,一般排,导线颜色也不同,安装时请注意。

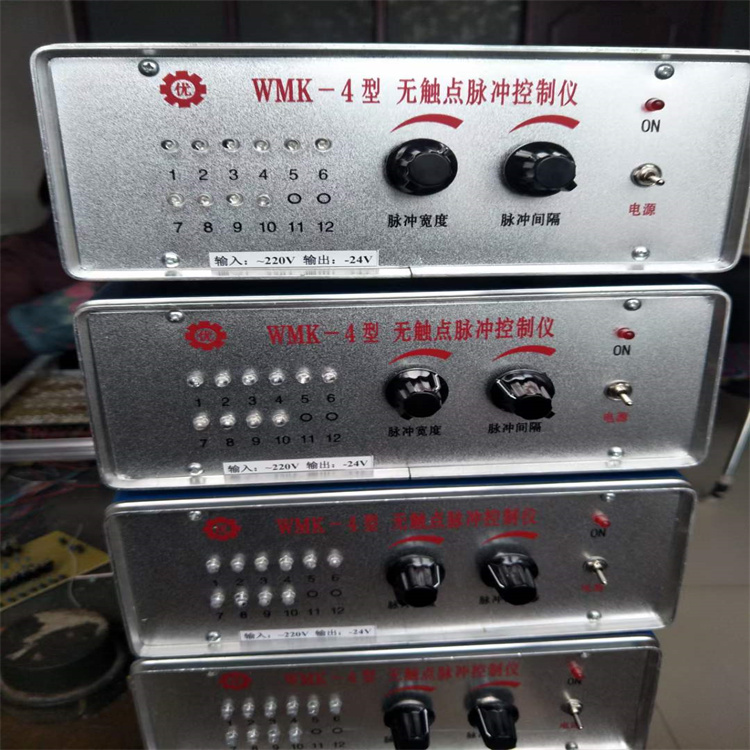

脉冲控制仪
