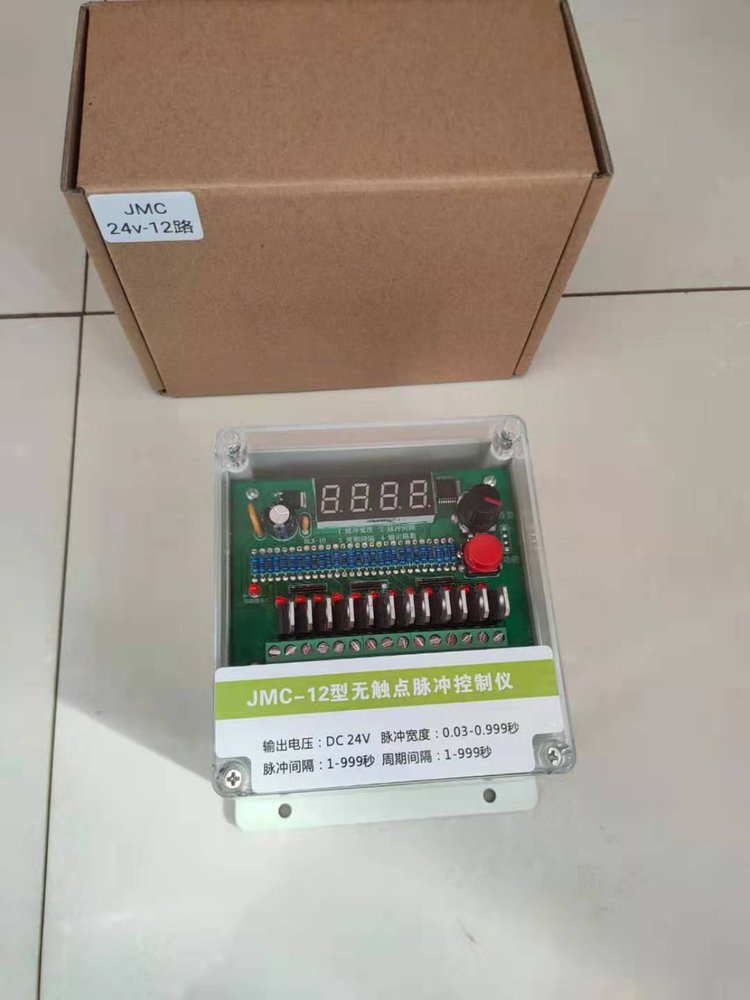

脉冲控制仪硬件介绍

添加时间：2022-11-29 | 文章录入：秩名 | 文章来源：原创

脉冲控制仪控制板功能定义：

（1）四位拨码开关定义及含义如下：

1. 定时/定阻：当该拨码开关处于ON位置时，表示本台控制器执行定阻清灰；当设置定时,AI1可做他用,当设置定阻时,AI1默认为压差变送器接入,AI1的量程与接入的压差变送器对应,设置的AI1的上下限报警值用于定阻清灰时的启动与停止清灰信号;

2. DO输出设置：当该拨码开关处于ON位置时，表示本台控制器所有DO均通过云平台控制，当该拨码开关处于OFF位置时，表示本台控制器DO2和DO3对应AI2和AI3 的上下限报警实现联锁控制；

3. 卸灰设置：当该拨码开关处于ON位置时，表示本台控制器卸灰功能生效，由D01控制卸灰；

4. 级联设置：当该拨码开关处于ON位置时，允许扩展从站清灰，主机的PARA菜单设置参数决定了扩展从站的参数设置；为OFF时，主机的PARA菜单设置参数为自带的清灰输出设置。

脉冲控制仪LED灯状态指示定义及含义如下：

1. 脉冲宽度：当清灰系统执行脉冲宽度或参数设置时设置该参数时此灯点亮；

2. 脉冲间隔：当清灰系统执行脉冲间隔或参数设置时设置该参数时此灯点亮；

3. 提脉间隔：当清灰系统执行提脉间隔或参数设置时设置该参数时此灯点亮；

4. 室间隔：当清灰系统执行室间隔或参数设置时设置该参数时此灯点亮;

5. 周期间隔：当清灰系统执行周期间隔或参数设置时设置该参数时此灯点亮；

6. 提升阀数：当进行参数设置并设置该参数时此灯点亮;

7. 组脉冲数：当进行参数设置并设置该参数时此灯点亮；

8. 卸灰时长：当清灰系统执行卸灰时长或参数设置时设置该参数时此灯点亮；

9. 卸灰间隔：当进行参数设置并设置该参数时此灯点亮；

10. PWR    ：当主板电压正常时此灯点亮；

11. RUN     ：当控制器没有处于参数设置，并接收到启动信号时此灯点亮；

12. GPRS    ：当该控制器接收到GPRS信号时此灯点亮；

13. GPS      ：当该控制器接收到GPS信号时此灯点亮；

14. 级联通讯：当级联通讯正常时此灯点亮；
