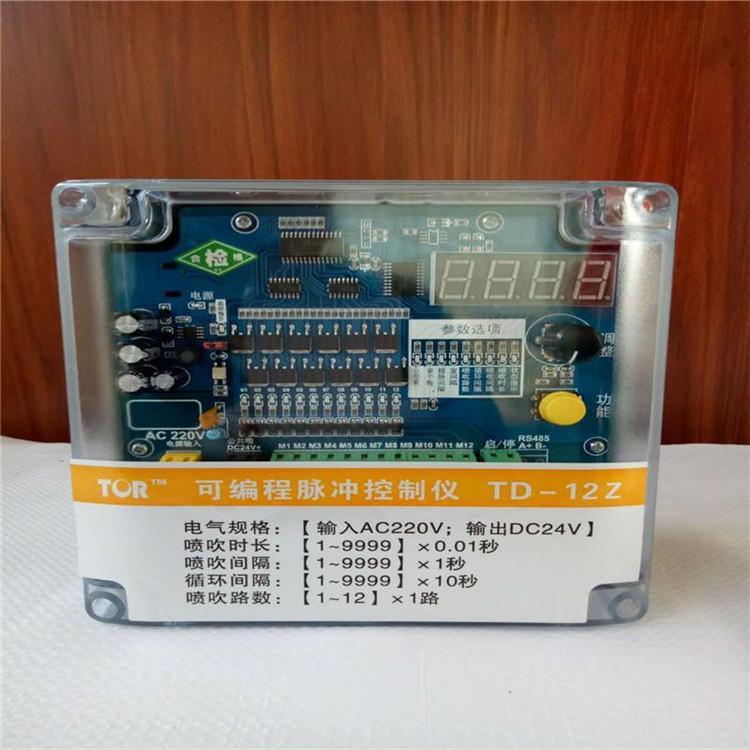

可编程压差脉冲控制仪技术参数

添加时间：2022-11-30 | 文章录入：秩名 | 文章来源：原创

可编程压差脉冲控制仪技术参数

1. 输入电压：AC90-AC275V；

2. 输出电压：DC24V；

3. 最大输出电流：1.5A；

4. 最大清灰路数：30路；

5. 支持离线清灰；

6. 支持压差接入；

7. 一路压差报警输出；

8. 一路RS485接口。
可编程压差脉冲控制仪参数设置步骤：
点按“功能”键进入参数选择状态，并且发光二级管指示当前修改项；
转动“设置”旋钮修改参数值（顺时针旋转加值、逆时针则减值）；
任何时候，按下“功能”键，系统即可进入参数修改状态；
点按“功能”键跳到运行状态指示处,系统保存参数并按照新参数自动运行清灰程序；
手动输出：长按功能键3秒进入手动输出模式，点按功能键实现点动逐路输出，数码管显示对应输出路数。
可编程压差脉冲控制仪接线说明：

【L N】为交流220V输入端子（L,N）；

【公共端】为阀用公共端DC24+；

【M1～M20】为脉冲阀信号输出端子DC24-；

【运行信号】为该型号脉冲控制仪自动运行控制端口，接口类型为干接点。当需要外部控制自动清灰运行时，需将主板上的黑色跳线帽儿断开；

【A+ B-】485通讯接口（通讯地址表见附表）；

【Do_out】超压报警输出，接口类型为干接点。
