除尘系统吸尘罩及风阀设计

添加时间：2025-05-01 | 文章录入：秩名 | 文章来源：原创

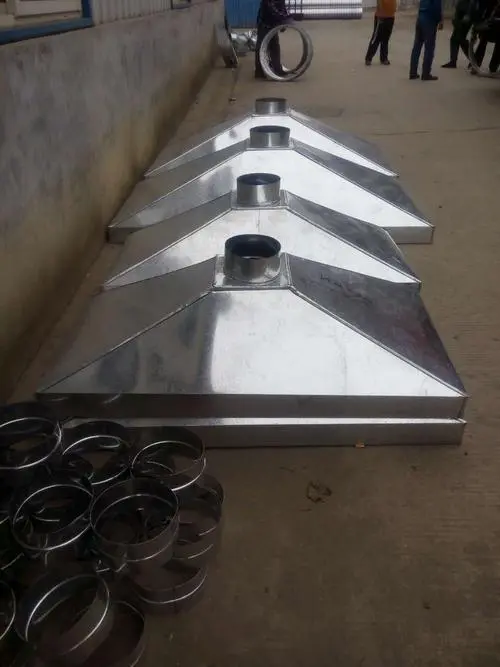

1）吸尘罩正对或接近粉尘释放集中区域，气流与扬尘方向一致。
2）吸尘罩用不小于3mm的钢板焊接制作，与导料槽采用法兰连接，在运输物料时导料槽内的空气压力在-20Pa左右，罩面平均风速要小于3m/s，保证既能吸尘，又不吸走物料。
3）吸尘罩采用能有效吸走粉尘又能避免物料被吸入或在罩内积存的结构，设计应符合GB/T 16758要求。
4）除尘风管支路设手动调节阀，并按工艺流程控制要求设电动蝶阀。阀门应结构紧凑、启闭灵活、体积小、流阻小。
5）阀体、蝶板采用优质钢，阀轴采用45#钢或40Cr合金钢，密封材料采用防阻燃硅橡胶。
6）各吸尘罩风管上设手动调节蝶阀（带刻度），其调节手柄应能够在压力调节好后固定。阀门应安装在各支管上便于操作的位置。
7）电动蝶阀与工艺流程联锁，蝶阀关闭时应能保证该支路内没有空气吸入。电动阀要求具有电力驱动（380V）和手动调节装置，位于防爆区电动阀门需要防爆。在中控室显示电动阀门位态。
8）阀体框架采用厚度不小于3mm的型钢焊接制作。蝶板及阀体外表面均要求做表面预处理，等级为Sa2.5级。表面面漆颜色与除尘系统相协调。
9）阀门的公称压力为0.01MPa，内泄露率在公称压力下≤1.5%。
10）风阀选用符合国标的一流产品，安装位置应便于操作、检修。
11）电动蝶阀与含可燃性粉尘气流接触部件应为防爆件。
12）电动、手动蝶阀设置应考虑预留皮带除尘。
