布袋除尘器壳体压型板的设计与计算

添加时间：2025-08-16 | 文章录入：秩名 | 文章来源：原创

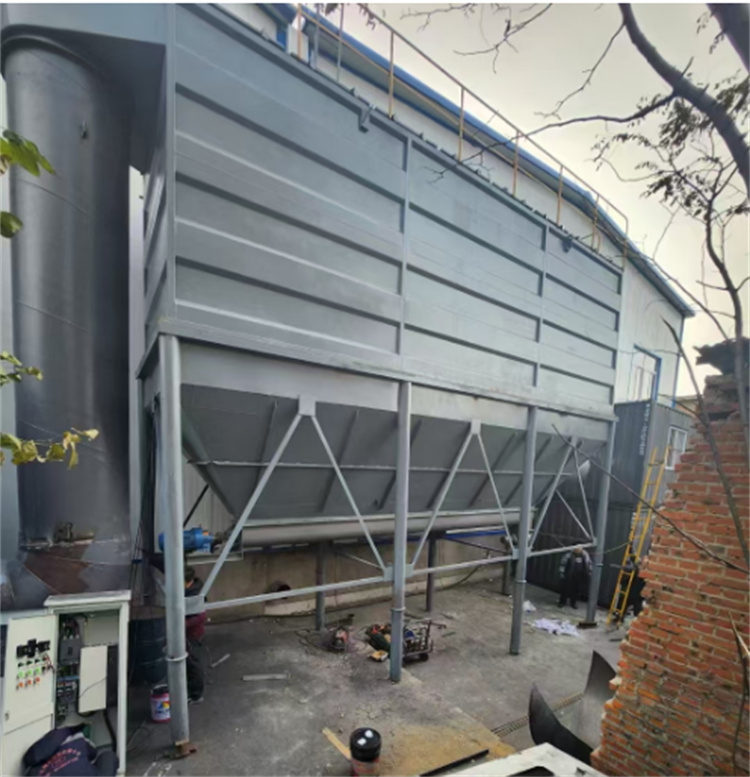

关于布袋除尘器壳体压型板设计与计算的综合解析，结合结构设计规范、材料力学特性及工程实践，分步骤阐述关键要点：
一、压型板设计的核心原则轻量化与强度平衡压型钢板通过波形、双曲波形等截面形式，在保证强度的前提下降低重量。例如，波形压型板通过增加截面惯性矩提升抗弯能力，同时减少材料用量，适用于除尘器壳体承受负压（如9kPa正负压波动）的工况。荷载适应性需综合考虑负压、风载、地震荷载、粉尘堆积荷载及检修荷载。例如，某案例中壳体需承受5000 Pa综合载荷及150℃高温导致的材料屈服强度变化。规范依据设计需符合《冷弯薄壁型钢结构技术规范》（GB 50018-2002）及《钢结构设计规范》（GB 50017-2003），尤其需关注压型板的截面承载力、挠度及局部稳定性验算。
二、压型板材料与截面参数设计材料选择：常用材料：Q235B、Q345钢或冷轧板（如G300、G550），需根据屈服强度计算抗拉强度设计值（如G300取300 N/mm² ÷ 1.25=240 N/mm²）。温度影响：高温环境（如150℃）需修正材料屈服强度，避免因热软化导致失效。截面特性计算：惯性矩与有效宽度：通过线积分法计算毛截面惯性矩，考虑加劲肋有效性（需满足加劲肋惯性矩与板件宽度、厚度的比值要求）。波距与跨度：单波距范围内验算（因实际受力以波距为单元），典型跨度可取2610～3500 mm，高度（波宽）固定为3050～4075 mm。
三、关键计算步骤与验算内容荷载组合：按《建筑结构荷载规范》（GB 50009）组合工况，如：恒载+活载：1.2恒+1.4活负压与风载：1.0恒-1.4负风吸或1.2恒+1.4正风压。承载力验算剪应力：腹板剪应力需满足挠度控制：最大挠度需小于跨度的1/250，例如3500 mm跨度允许挠度≤14 mm。理论计算与仿真结果偏差通常控制在15%以内（如SolidWorks仿真显示理论应力偏差14.6%）。
四、设计流程与仿真验证建模与边界条件：使用SolidWorks或ANSYS建立三维模型，模拟两端固定支座及均布载荷（如5000 Pa负压）。网格划分精度需调至最高，确保应力云图分布合理。仿真结果应用：通过仿真与理论计算对比，确定比例关系（如应力偏差15%、挠度倍数4.5倍），为实际工程提供修正系数。验证压型板在极端工况（如地震、瞬时风载）下的稳定性。
五、工程案例参考某水泥厂除尘器壳体：原壳体方钢管结构因应力超限（173.84 MPa > 140 MPa许用值），改用波形压型板后仿真应力降至133.6 MPa，挠度从17.4 mm优化至3.883 mm。参数选择：波高140 mm、板厚5 mm、跨度3000 mm，加劲肋间距60 mm。大型布袋除尘器壳体：采用5 mm Q235钢板+角钢加强筋，通过PKPM软件验算风压0.55 kN/m²、地震烈度7度下的结构稳定性，确保最大应力≤材料许用值。
六、设计注意事项温度与腐蚀防护：高温区域需增加隔热层，腐蚀环境采用镀锌或喷涂防腐处理，焊缝需打磨至Sa2.5级粗糙度。施工与维护：滤袋安装需预留检修通道（如0.4 m宽人行道），压型板搭接处需密封处理。定期检查加劲肋焊缝及压型板局部变形，防止疲劳失效。
总结：布袋除尘器壳体压型板设计需综合材料力学、有限元仿真及规范要求，通过优化截面参数与荷载组合实现轻量化与高可靠性。实际工程中建议结合SolidWorks等工具进行多工况验证，并参考《冷弯薄壁型钢结构技术规范》进行详细验算。
