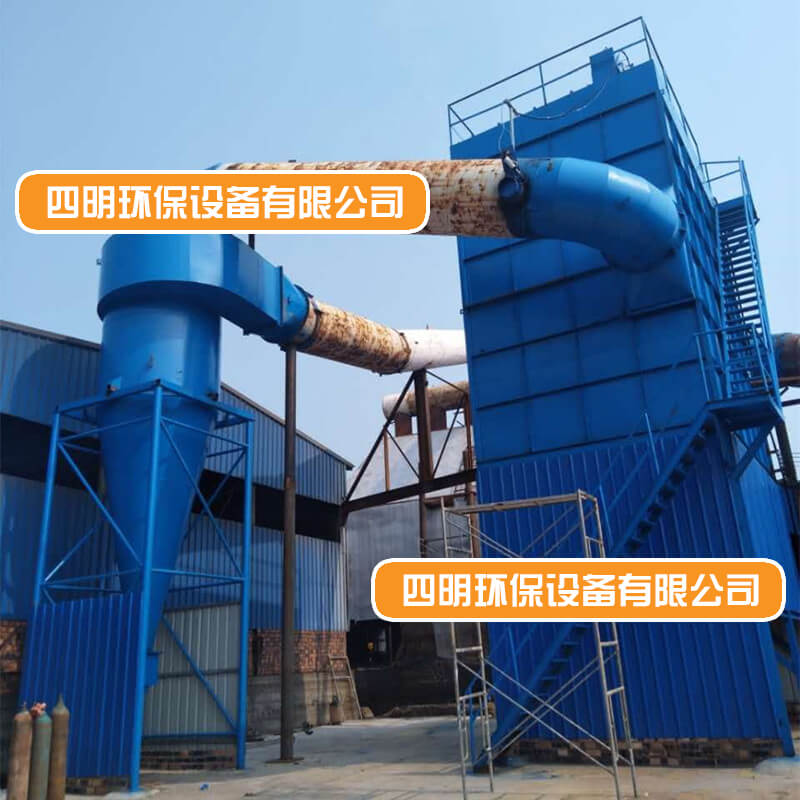

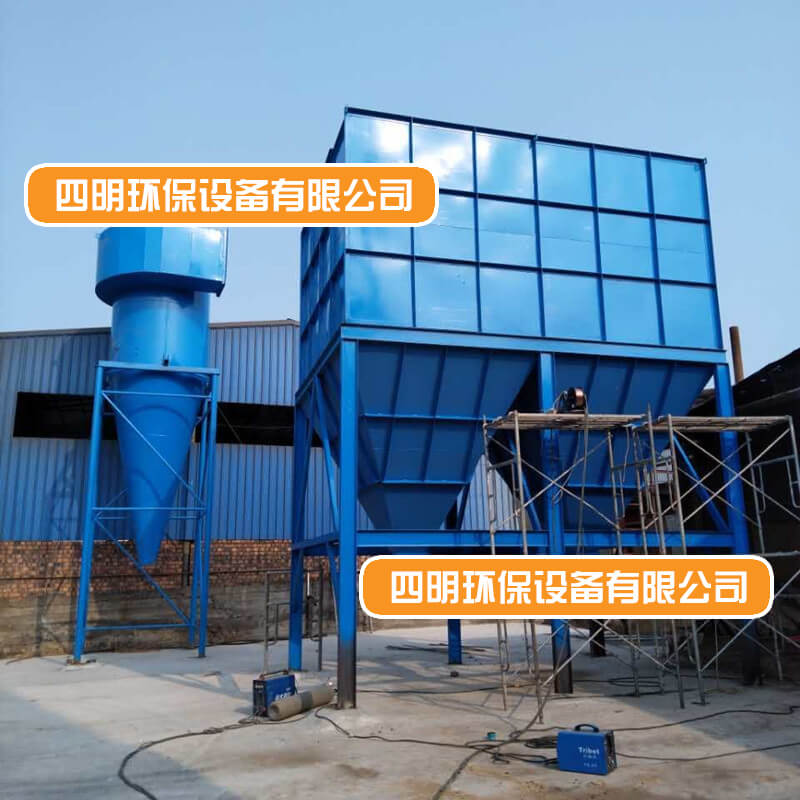

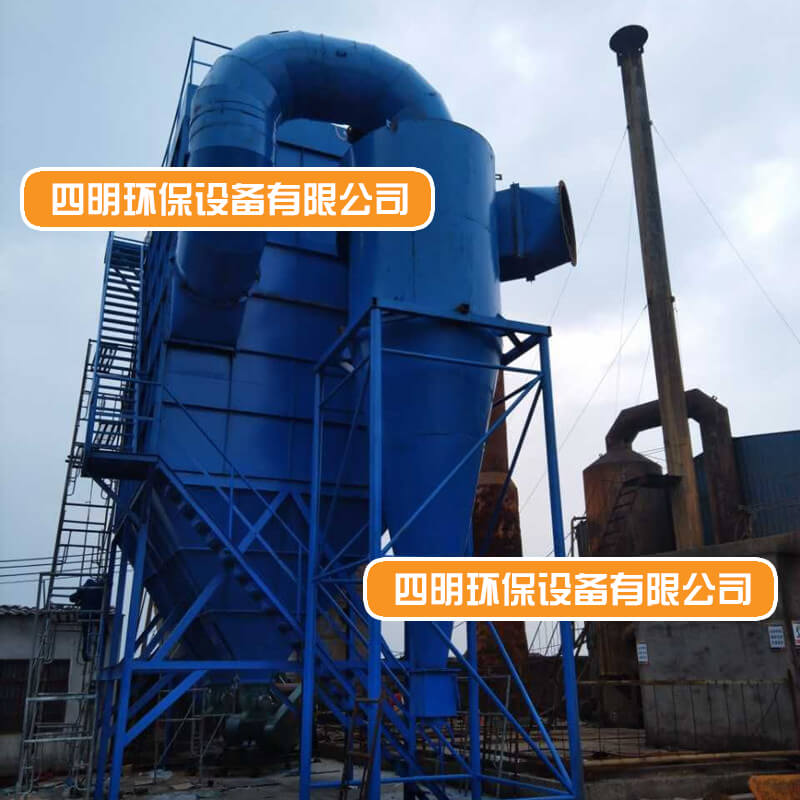

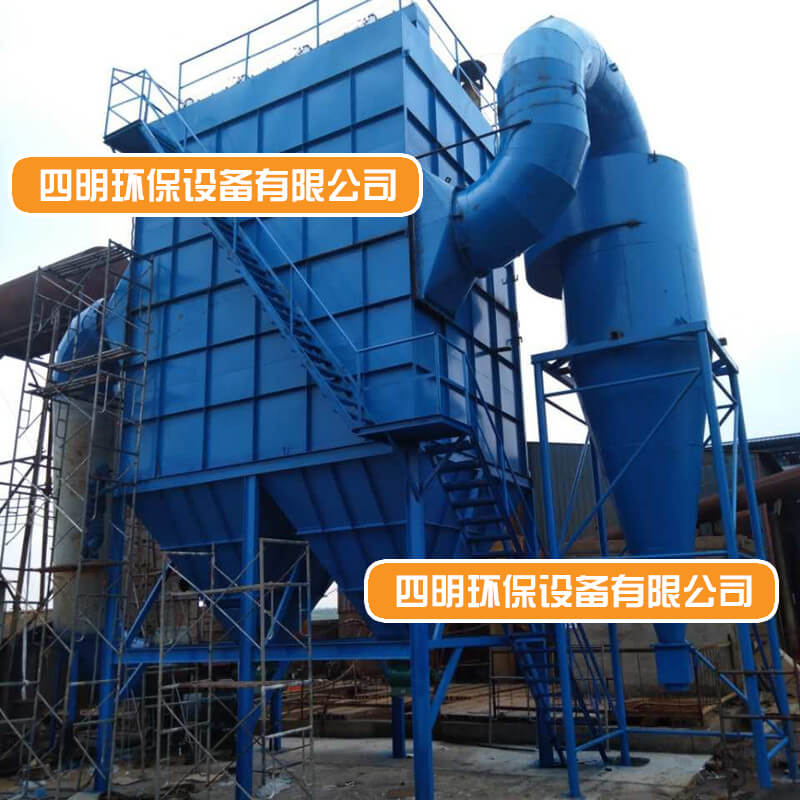

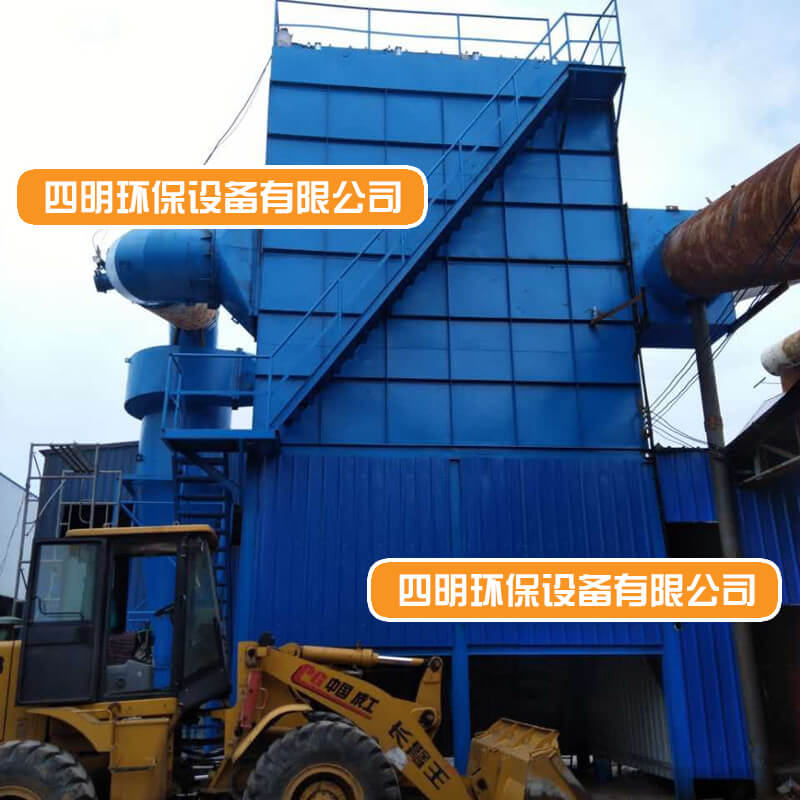

气箱除尘器改造项目
简单说明:
气箱除尘器主要结构及工作原理 1、主要结构 气箱脉冲袋式除尘器主要由袋室(箱体)、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风箱、出风阀、卸灰阀、支架以及楼梯平台等组成。 2、箱体 该离除尘设备一改常规的现场板式拼装结构为单之箱体现场组合式,既大大减少了现场安装工作量,又可有效地保证设备整机质量。中箱体...
气箱除尘器多数用于过滤细小的粉尘,当 过滤的粉尘很细,而且 特别轻的工况下,使用气箱式除尘器居多。气箱式除尘器占地面积要比在线布袋除尘器大上些,因为气箱式除尘器的进风口是上进风,所以除尘器的外形是多出了一个风道的位置。气箱式除尘器是分室清灰,所以总是一个箱室处于清灰的状态,所以气箱式的除尘器最大的优势是防止了粉尘的二次飞扬。下面我们就来详细的来介绍一下气箱式除尘器的技术参数
气箱除尘器主要结构及工作原理
气箱除尘器主要结构及工作原理
1、主要结构
气箱脉冲袋式除尘器主要由袋室(箱体)、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风箱、出风阀、卸灰阀、支架以及楼梯平台等组成。

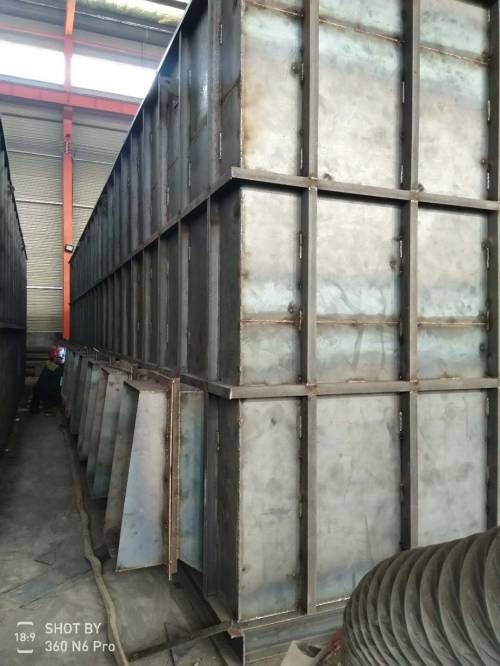

2、箱体
该离除尘设备一改常规的现场板式拼装结构为单之箱体现场组合式,既大大减少了现场安装工作量,又可有效地保证设备整机质量。中箱体下部的进风处设有截挡装置,含尘气体在进风箱内进入灰斗时,粉尘随其速度惯性冲撞挡板后,大部分即落入灰斗,其余少量细粉尘按截挡装置导流方向随气流进入滤袋室过滤。
3、灰斗
灰斗壁板均采用4mm厚钢板焊制,外表均焊有足够强度的角钢为加强筋。灰斗下部还焊有大孔格栅网。检修换袋时可以从上方将滤袋直接放入灰斗,落在板栅网上,然后从灰斗从孔门处即可统一取出,既减轻工人劳动强度,又实现了清洁操作,深受检修人员的欢迎。
4、气箱除尘器滤袋
为了保证过滤性能确保排放标准,除尘器滤袋所采用的涤纶针刺毡(拒水防油),其性能需达到如下指标:
重量:500g/m2;厚度:1.8mm
透气度:16m3/m2/min
断裂强度:径向>600N/5×20cm纬向>1000N/5×20cm
破裂强度:2.9MPa/min
连续使用温度:≤120℃;短时使用温度:150℃
耐酸、碱性:良
耐磨性:良;水解稳定性:良
后处理方式:烧毛、压光、涂层、热定型
马鞍胶圈中弹簧涨圈材质为65Mn,厚度为0.4mm
滤袋口部缝有弹性涨圈,将其捏成月牙形放入花板孔内,密封、牢固、不脱落,安装检修换袋极为方便。滤袋间有十字形气流通道。便于含尘气体的匀速上升,扩散,达到滤袋负荷均衡,以延长使用寿命。
5、气箱除尘器滤袋骨架
滤袋支撑骨架采用冷拨钢丝点焊(电阻焊)而成,表面光滑无焊渣、焊痘、无毛刺,再经喷朔处理后,耐腐蚀性能非常高。
6、清洁气体箱
每个袋室(箱体)的上方均相应连接有一个清洁气体箱,其内部装有6排喷吹管。喷吹管进气端用快装式连接管件固定在壁板上,终端用压板固定在支架上。这种结构型式方便喷气管的安装调整,可确保其喷吹口与滤袋同心以达到完美的喷吹效果。
7、人孔门、检查门
