多工位打磨切割粉尘治理系统管网设计重点

添加时间：2025-05-21 | 文章录入：秩名 | 文章来源：原创

在设计切割打磨车间多工位除尘系统管网时，需综合考虑粉尘特性、工艺布局及环保要求，以下为关键设计要点：
一、基础参数与选型依据粉尘特性分析粒径分布：通过实验测定粉尘粒径（如PM10/PM2.5占比），指导过滤效率选择（如HEPA≥99.97%针对超细粉尘）。爆炸风险：金属粉尘（铝、镁等）需采用防爆风机、隔爆阀及火花探测系统。湿润性：若含水率＞5%，优先选用脉冲反吹除尘器而非滤筒式，避免糊袋。风量计算单工位风量公式： Q = k × A × v （ k=安全系数1.2~1.5；A=工位面积；v=捕集风速0.5~3 m/s，依粉尘轻重调整）总风量叠加：按最大同时运行工位数×单工位风量+10%~15%备用量。
二、管网布局优化主次风管分级设计主干管直径≥支管直径1.5倍，减少局部阻力。采用“树状分支”结构，避免“T”型三通，必要时增设导流板平衡气流。关键节点设计变径处设置渐扩段（长度≥2D），降低湍流损耗。弯头半径≥1.5D，弯头角度≤45°，加装导流叶片减少压损。跨楼层管道设补偿器，垂直管段每隔6m增设支架防变形。

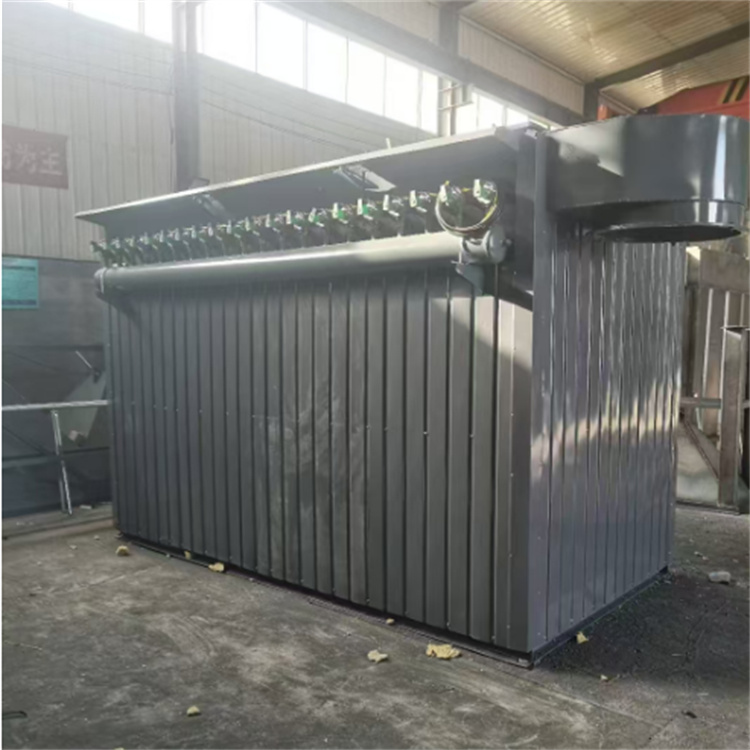

三、过滤系统配置多级过滤方案工序预处理主过滤金属切割旋风分离器袋式除尘器/滤筒除尘器石材打磨沉降室袋式除尘器/滤筒除尘器
四、排风与节能策略负压控制车间整体负压值维持-5~-10 Pa，防止粉尘外逸。排风口置于建筑最高点，加装百叶窗防倒灌。
五、安全与监测风机电机IP65防护，Exd II CT6防爆等级。管道内设光纤测温仪+声光报警
六、施工注意事项预埋镀锌钢管时预留伸缩缝（每3m设置Φ10mm伸缩节）。管道穿墙处填充岩棉防火材料，厚度≥100mm。
