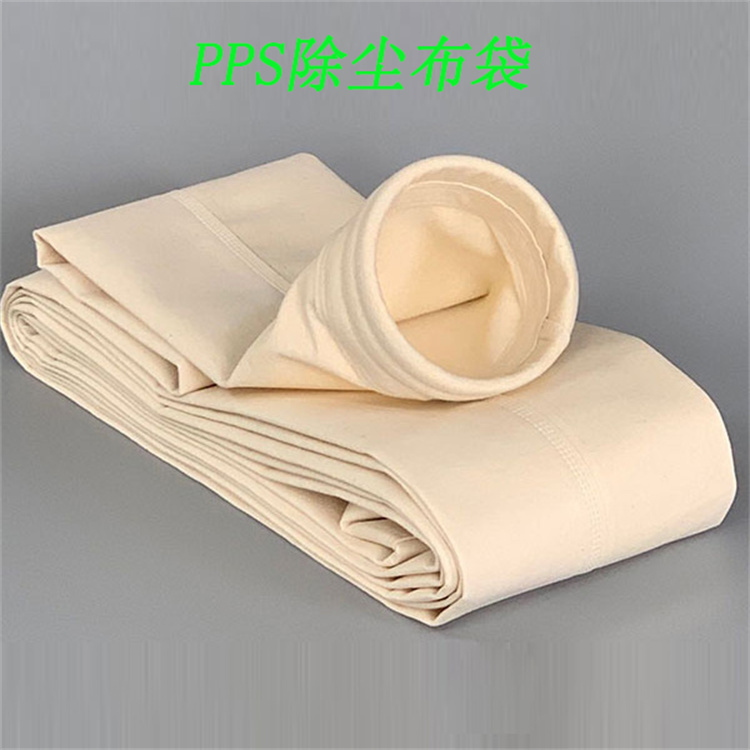

除尘滤袋长度、直径设计规范

添加时间：2025-06-10 | 文章录入：秩名 | 文章来源：原创

脉冲布袋除尘器中，滤袋的长径比设计是关键参数，直接影响除尘效率和运行稳定性。以下是设计规则和考虑因素：1. 长径比定义
长径比指滤袋长度与直径的比值，公式为：\[ \text{长径比} = \frac{\text{滤袋长度}}{\text{滤袋直径}} \]
2. 设计规则常见范围：长径比一般要小于60，具体选择取决于工况和设计要求。长度限制：滤袋长度一般在2米到8米之间，过长可能导致清灰不均和滤袋磨损。直径选择：直径通常为120mm到160mm，过大可能影响清灰效果，过小则增加滤袋数量。 3. 考虑因素
过滤风速：高风速下，长径比应较小，以减少阻力；低风速下，可适当增大长径比。粉尘特性：粘性大或湿度高的粉尘，长径比应较小，便于清灰。清灰方式：脉冲清灰可支持较大的长径比，机械振打清灰则适合较小的长径比。设备空间：空间有限时，可增大长径比以减少占地面积。
4. 设计步骤1. 确定过滤风速：根据粉尘性质和浓度选择合适的风速。2. 计算过滤面积：根据处理风量和过滤风速计算所需过滤面积。3. 选择滤袋尺寸：根据过滤面积和长径比范围确定滤袋长度和直径。4. 校核清灰效果：确保长径比不会影响清灰效果和滤袋寿命。
5. 实例假设处理风量为10000 m³/h，过滤风速为1.5 m/min：-过滤面积：\( \frac{10000}{1.5 \times 60} \approx 111 \text{m}² \)选择滤袋：直径150mm，长度6米，长径比为40:1，符合常见范围。结论
合理设计长径比需综合考虑过滤风速、粉尘特性、清灰方式和设备空间，确保除尘器高效稳定运行
